Реферат

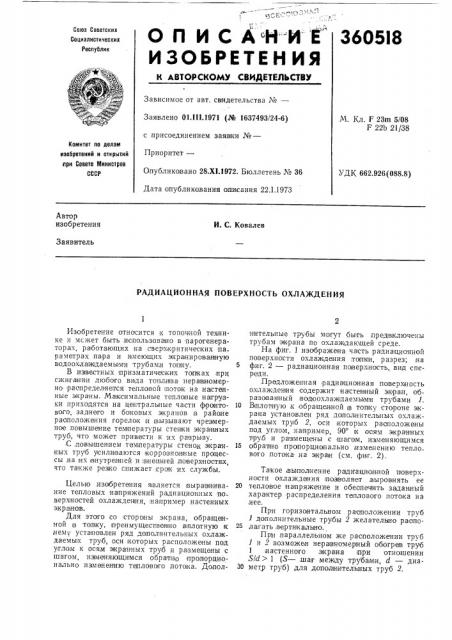

ОП ИС

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

+ =:ф7»

Ъ%

< у

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 01.111.1971 (K 1637493/24-6) М, Кл. F 23m 5/08

F 22b 21/38 с присоединением заявки №вЂ”

Приоритет—

Опубликовано 28.Х1.1972. Бюллетень ¹ 36

Дата опубликования описания 22.1.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 662.926(088.8) Автор изобретения

И. С. Ковалев

Заявитель

РАДИАЦИОННАЯ ПОВЕРХНОСТЬ ОХЛА)КДЕНИЯ

Изобретение относится к топочотой технике н мсжет быть ислользова но в пароленераторах, работающих на сверхкритических па раметрах пара и ивтеющих экранированную водоохлаждаемыми трубамл то пку.

В известных призматических тап ках .IIpK сжигании люмбаго вида тclII IHIBa нера вномерно распределяется тепловой 1поток на .на стенные экраны. Ма ксимальньге тепловые нагрузки приходятся на центральные части франтоваго, заднего и боковых экранов,в районе расположения горелок н вызывают черезмерное повышение температуры стенки экранных труб, что может привести к их разрыву. ,С,по вььшением температуры стенок экранных тр б усили1ваются коррозионные процессы,на:их внутрен|ней и внешней ло верхностях, что также резко сттижает,срок их службы.

Целью изабретения я вляется вырав нивание тепловых на пряжений радиационных по верхно стей охлажден|ия, например настенных экранов, Для 3Tolro со стороны экрана, обращенной IB топку, лреимуществен но вплотную K нем установлен ряд доло..тнительных охлаждаемых труб, оси которых расположе|ны под уллом к осям экранных труб и ра,змещены с шагом, иэменяющимся обра тно пропорционально изменению теплового потока. Допол i

А Н" И Й 3605IS ннтельные трубы могут быть пред выключены трубам экрана по охлаждающей среде.

На фиг. 1 изаб ражена ча сть радиационной поверхно стн охлаждения,танк и, р азрез; на

5 фиг. 2 — радиа цио нная поверхность, вид спереди.

Предложенная:радиа цианная по верхность охлаждения содержит на стенный экран, образо ван ный,вод оохлаж даехтыми тру бами 1.

10 В плотную к обраще н ной iB топку стороне экрана устано вле н ряд дополните IbHbIx охлаждаемых труб 2, оси которых расположены под углом, на пример, 90 к асям экранных труб и раэхтещены с ша гам, иэменяющимся

15 обратно прапорцианально,изме нению тепло ваго потока на экран (см. фиг. 2).

Такое вьрполнение радиационной IIioiaepxности охлаждения позволяет,выровнять ее

20 тепловое на пряжение и обес пезить заданный хара ктер распределения теплового потока на ,нее.

При горизантальновт расположении труб

1 дополнительные трубы 2 желателыно распо25 л аг а ть,в ер ти к ально.

Прн параллельном же расположении труб

1 и 2 возможен HepalBномерный обогрев труб

1 настенново экрана лри отношении

S d > 1 (S —,шат между тру бами, d — диаЗО метр труб) для дополнительных труб 2.

360518

Предмет изо бретеlHèÿ

Фиг 1 фиг g

Составитель В. Богородский

Техред T. Ускова

Корректоры Е. Михеева и Л. Кириллова

Редактор Е. Кравцова

Заказ 679/2275 Изд. № 1808 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий ари Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фнл. пред, «Патент»

1. Радиационная аоверхность охлаждения, на пример, топки парагенератора, содержащая трубчатый экран, отличающаяся тем, что, с целью вырав ни вания тепловых напряжений, со стороны экрана, обращенной в толку, преим lIQBcTвен но аплQl"íóþ IK нему. установлен ряд дополнительных охлаждающих труб, оси которых рааположены лод углом к осям зк ранных труб,и размещены с шагом, изменяющимся обрапно пропорционально изменению теплового лот ока.

2. По верхность 1по п. 1, отличающаяся тем, что дополнительные тру бы,предвключены тру бам экрана по охлаждающей среде.
