Реферат



Союз Советскик

Сониалистическив

Республик

360525

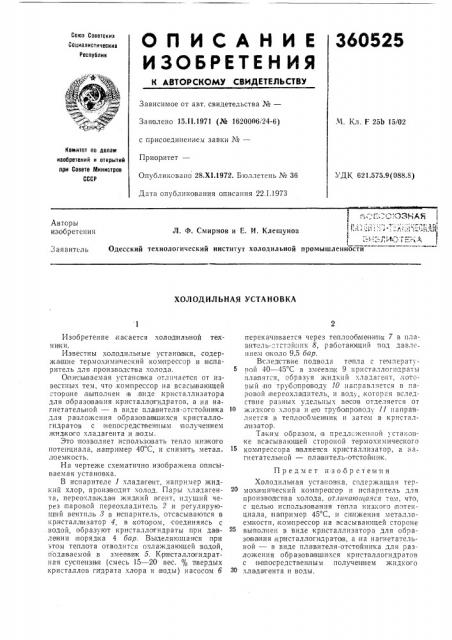

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 15.11.1971 (№ 1620006i24-6) с грисоединением завки ¹â€”

Приор итет—

Опубликовано 28.Х1.1972, Бюллетень № 36

Дата опубликования описания 22.1.1973

М. Кл. F 25b 15/02

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 621.575.9(088.8) и, Е;.С,QÇHAR

Л. Ф. Смирнов и Е. И. Клещунов з.

Одесский технологический институт холодильной промышленности

Авторы изобретения

Заявитель

ХОЛОДИЛЬНАЯ УСТАНОВКА

Изобретение касается холодильной TBixни ки.

Известны холодилыные установки, содержащие термохимический компрессор и:испаритель для,производства холода.

Описываемая установка отличается от известных тем, что,компрессор на всасывающей стороне выполнен IB виде кристаллизатора для образования кристалло|гидратов, а на нагнетателыной — в виде плавителя-отстойника для ра зло>кения образовавшихся кристаллогидратов с непосредсввенньпм получечием жидкого хладагента и,воды.

Это позволяет использо вать тепло низкого потенциала,,напривтер 40 С, и .снизить метал ,1оем кость.

На чертеже схематично изобра>кена описываемая установка.

В испарителе 1 хладаге нт, например жидкий xJIoð, прои3IBOIJHT холод. Пары хладагента, переохлажда я жидкий агент, идущий через |паровой переохладитель 2 и регулирующий вентиль 8 в испаритель, отсасываются в кристаллизатор 4, в котором, соединяясь с водой, образуют кристалло|гидраты при gaiBленин порядка 4 бар. Вьпделяющаяся при этом теплота отводится охлаждающей водой, пода ваемой в змеевик 5. Кристаллогидратная суспе нзи я (смесь 15 — 20 вес. % пвердых кристаллов гидрата xJIîðà и воды) насосом б перекачи вается через теплообменник 7 в плавитель-стстойсннк 8, работающий под давлс ннем о ко10 9,5 бар.

Вследствие подвода тепла с терм пер а турой 40 — 45 С в змеевик 9 кристаллогндраты плавятся, образуя жидкий x1адагент, который по трубапро воду 10 награвляется в паров ой переохла дитель, и .воду, которая вследcI.B»e разных удельных весов отделяется от

1О жидкого хлора и по трубо про воду 11 направляется в теплосбменник и затем в кристаллизатор.

Т адским образов>, В пред.1i>>l o il IIOÉ т cTBholBке высасывающей стороной термохимического компрессора я вляепся кристаллизатор, а на гнетателыной — пл а витель-отстой н|пк.

Предмет изобрете ния

Холодилыная установка, со держащая термо>симический компреасор и испаритель для произво|дства холода, отличатоатаяся тем, что, с целью использования тепла IIIlsxoil потенциала, на пример 45 С, и сгенжения металлоемкости, компрессор,на всасывающей стороне выполнен в виде кристаллизатора для образова ния кристалло гидратств, а на нагнетательной — в виде пла вителя-отстойника для разло>кения образовавшихся кристаллогидратов с непосредственным получением жидкого

З0 хла да|гента и воды.

360525

Редактор Е. Кравцова

Заказ 679/2275 Изд. № 1808 Тираж 406 Подписное

UHHHHH Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35 Раушская наб. д. 4/5

Тип. Харьк. фил. пред. «Патент»

Составитель P. Данилов

Техред Т. Ускова

Корректоры Е. Михеева и Л. Кириллова
