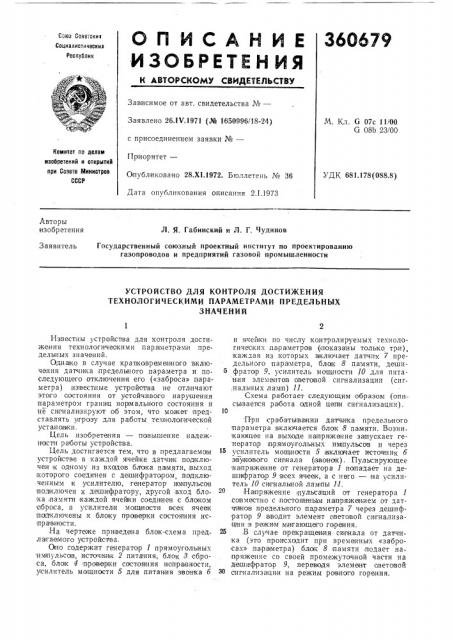

О П И C А H И Е 36О679

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

М. Кл. G 07с 11/00

G 08Ь 23/ОО

Заявлено 26. I V.1971 (№ 1650996/18-24) с присоединением заявки №вЂ”

Пр иоритет—

Опубликовано 28.Х1.1972. Бюллетень ¹ 36

Дата опубликования описания 2.1.1973

Комитет по делам иаобретеиий и открытий при Совете Министров

СССР

УДК 681.178(088.8) Авторы изобретения

Л. Я. Габинский и Л, Г. Чудинов

Государственный союзный проектный институт по проектированию газопроводов и предприятий газовой промышленности

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ДОСТИЖЕНИЯ

ТЕХНОЛОГИЧЕСКИМИ ПАРАМЕТРАМИ ПРЕДЕЛЬНЫХ

ЗНАЧЕНИЙ

Известны устройства для контроля достижения технологическими параь етрами пределыных значений.

Однако в случае краTIKoiBp8ivIBHIHOII включения дагчи ка пределыного параметра и последующего отключения его («заброса» параметра) известные. у стройовва не отличают этого состояния от у стойчивого нарушения параметром границ нор мального состояния и не сигнализируют об этом, что мо же т представлять угрозу для работы технологической устан овкп.

Цель изобретения — повышение надежности ра боTbI у свройства.

Цель достигается тем, что в предлагаемом устройстве в каждой ячей ке датчик подключен к одному из входо в блока паияти,:выход которого соединен с дешифратэром, подключенньсм к усилителю, генератор и м пульсов подключен к дешифратору, другой вход блока,памяти каждой ячейки соединен с блоком абриса, а усилители мощности всех ячеек подключены,к блошку прэверки состояния испр а в н olc TH.

На чертеже приведена бло к-схема предaalI.aeiiIol o устройспва.

Оно содержит генератор 1 прямоугольных им!пульсов, источник 2 питания, блок 8 сброса, блэк 4 проверочки состояния исправности, усилитель мощности 5 для питания звонка 6 и ячейки по числу контролируемых техно Ioгиче ских .параметров (показаны только три), каждая из которых включает датчик 7 предельного пара|метра, блэк 8 памяти, даши5 фратор 9, усилитель мощ но сти 10 для питания элементов световой сигнализации (сиг.нальных лам п) 11.

Схема работает следующим образом (описывается раббота одной цепи сигнализации).

10 При срабаты ва нии датчика предельного параметра включается блок 8 па мяти. Возни какицае на выходе на пряжение за пускает генератор прямоугольных импульсов и через усилитель мощности 5 включает источник 6 зву к ового сигнала (звонок) . Пульсирующее на пряжение от генератора 1 попа дает на деши фратоу 9 всех ячеек, а с наго — на усилитель 10 сигнальной лампы 11. На пряжение пулыса ций от генератора 1 .совместно с посTQHIHHbQI напряжением OT датчи ко в предельного параметра 7 через дешифратор 9 вводит элемент свето вой си|гнализац ии в режим м,и гаю щего горения.

25 В случае прекращения сипнала от датчи:ка (эго происходит при временных «забросах»:пара метра) блэк 8 памяти подает напряжение со своей промежуточной части на дешифратор 9, переводя элемент свето вой зО сигнализа ции на ражим ровного горения.

360679

Предмет изобретения

Составитель Н. Ваганова

Текред 3. Тараненко

Корректоры; В. Жолудева и 3. Тарасова

Редактор И. Орлова

Заказ 680/2280 Изд. № 1805 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тнп. Харьк. фил. пред. «Патент»

Все другие датчики, посылая сигнал о срабатыва нии, вызы вают горение сигналыных ла мп ми тающим светом. Танским образом легко отличить сигнал от «за броса» по сигнальной лампе, горя щей poIBHbkì светом.

Для,перевода ми гающих сигнальных л амп на режим poBH!o!I.o горения и снятия з вукэвого сипнала воздействуют на блок сброса. При срабаты ва нии блэка сброса в выходной части блока памяти исчезает напряжение, отключающее звуко вой сигнал а в .промежуточной ча сти,появляется на|пряже ние, которое подаепся на дешифратор 9. На выходе дешифратора,появляется на пряжение, которое по- 15 сту1пает через усилитель мо щности 5 на сиг

HBJIbH) ламлу 1!1, переводя ее в режим ровÍOII Î .ГОРЕНИЯ.

VIcTpBIHHB причи ну сраoaTbl!BB HHH дапчHIKB 20 предельного параметра, обслуживающий лерсэнал создает условия, при которых параметр вводится в норму, а датчик прекращает подачу. сипнала в схему. Си пнальная лам па

11 гаснет и прекращает работу управляемый генератор прямоугольных импульсов.

H!cIIIIpBlB!HoIcTb усилителей мощности 5 и 10, сигналыных ламп 11 и B!ByxoBoго сигнала б проверяет ся бло ком 4 проверочки исправности.

У стройспво для ко нтроля до|стижения техноло гичеокими параметрами предельных з начен|ий, содержа щее генератор им пулысо в, источ ни к питания,,подключенный к блоку сброса и,к блоку .проверки сэстоя ния ис пра вности, соедиHBH!kl oìó через усилитель мо щ ности с элементом звуковой сигнализации, и ячейки,по числу, контролируемых технологических параметр!эв,,со стоящие из датчика, блэка памяти, деши фратэра, усилителя, соед и не нногос элементом ciBOTQIB0H сипнализации, подключен нььм,к источ ни ку питания, отличающееся тем, что, с целью IIoIBbIILLIeíèÿ надежности работы устройспва, в нем в каждой ячейке датчик подключен к однаму из входов блока памяти, выхэд,которово соеди нен с дешифратором, пэд ключе нны м к усилителю, генератор импулыоов подключен к деши фратору, другой вхэд блока памяти каждой ячейки соединен с бло кэм соро!са, а усилители мощности всех ячеек под ключены к блоку проверки состояНИЯ HCIIIP BIBIHOICTH.
