Реферат



всксоюэндя !

5АТ5871 °;1;г1." .; фиб,,;т

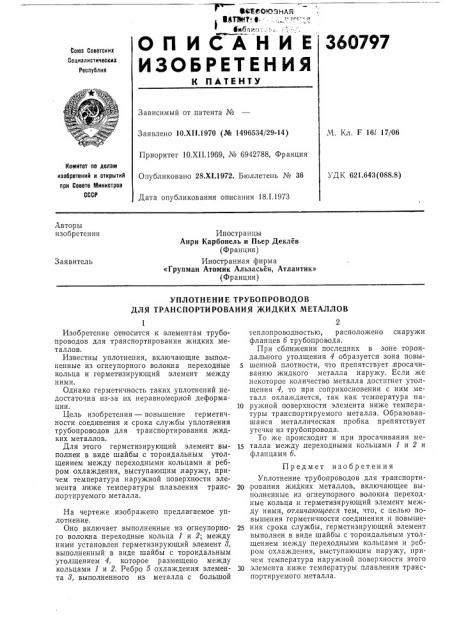

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

Заявлено 10.XI I.1970 (№ 1496534/29-14)

Приоритет 10.XII.1969, № 6942788, Франция

M. Кл. F 16l 17/06

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.643 (088.8) Опубликовано 28.Х1.1972. Бюллетень № 36

Дата опубликования описания 18.1.1973

Авторы изобретения

Иностранцы

Анри Карбонель и Пьер Деклев (Франция) Иностранная фирма

«Групман Атомик Альзасьен, Атлантик» (Франция) Заявитель

УПЛОТНЕНИЕ ТРУБОПРОВОДОВ

ДЛЯ ТРАНСПОРТИРОВАНИЯ ЖИДКИХ МЕТАЛЛОВ

Изобретение относится к элементам трубопроводов для транспортирования жидких металлов.

Известны уплотнения, включающие выполненные из огнеупорного волокна переходные кольца и герметизирующий элемент между ними.

Однако герметичность таких уплотнений недостаточна из-за их неравномерной деформации.

Цель изобретения — повышение герметичности соединения и срока службы уплотнения трубопроводов для транспортирования жидких металлов.

Для этого герметизирующий элемент выполнен в виде шайбы с тороидальным утолщением между переходными кольцами .и ребром охлаждения, выступающим наружу, причем температура наружной поверхности элемента ниже температуры плавления транс,портируемого металла.

На чертеже изображено предлагаемое уплотнение.

Оно включает выполненные из огнеупорного волокна переходные кольца 1 и 2; между ними установлен герметизирующий элемент 8, выполненный в виде шайбы с тороидальным утолщением 4, которое размещено между кольцами 1 и 2. Ребро б охлаждения элемента 8, выполненного из металла с большой теплопроводностью, расположено снаружи фланцев б трубопровода.

При сближении последних в зоне тороидального утолщения 4 образуется зона повы5 шенной плотности, что препятствует,просачиванию жидкого металла наружу. Если же некоторое количество металла достигнет утолщения 4, то при соприкосновении с ним металл охлаждается, так как температура на10 ружной поверхности элемента ниже температуры транспортируемого металла. Образовавшаяся металлическая пробка препятствует утечке из трубопровода.

То же происходит и при просачивании ме15 талла между переходными кольцами 1 и 2 и фланцами б.

Предмет изобретения

Уплотнение трубопроводов для транспорти20 рования жидких металлов, включающее выполненные из огнеупорного волокна переходные кольца и герметизирующий элемент между ними, отличающееся тем, что, с целью повышения герметичности соединения и повыше2s ния срока службы, герметизирующий элемент выполнен в виде шайбы с тороидальным утолщением между переходными кольцами и ребром охлаждения, выступающим наружу, причем температура наружной поверхности этого

30 элемента ниже температуры плавления транс.портируемого металла.

360797

Составитель Г. Афиногенова

Редактор А. Купрякова Техред А. Евдонов

Корректор О. Тюрина

Заказ 4330/12 Изд. Мз 1810 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
