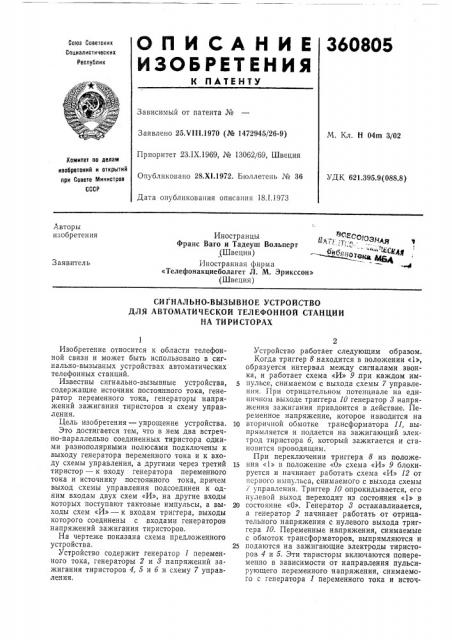

СИ ГНАЛЪНО-ВЫЗЫВНОЕ УСТРОЙСТВО

ДЛЯ АВТОМАТИЧЕСКОЙ ТЕЛЕФОННОЙ СТАНЦИИ

НА ТИРИСТОРАХ

Изобретение относится к области телефонной связи и может быть использовано в сигнально-вызывных устройствах автоматических телефонных станций.

Известны сигнально-вызывные устройства, содержащие источник постоянного тока, генератор переменного тока, генераторы напряжений зажигания тиристоров и схему управления.

Цель изобретения — упрощение устройства.

Это достигается тем, что в нем два встречно-параллельно соединенных тиристора одними разнополярными полюсами подключены к выходу генератора переменного тока и к входу схемы управления, а другими через третий тиристор — к входу генератора переменного тока и источнику постоянного тока, причем выход схемы управления подсоединен к одним входам двух схем «И», на другие входы которых поступают тактовые импульсы, а выходы схем «И» — к входам триггера, выходы которого соединены с входами генераторов напряжений зажигания тиристоров, На чертеже показана схема предложенного устройства.

Устройство содержит генератор 1 переменного тока, генераторы 2 и 8 напряжений зажигания тиристоров 4, 5 и б и схему 7 управления, 2

Устройство работает следующим образом.

Когда триггер 8 находится в положении «1», образуется интервал между сигналами звонка, и работает схема «И» 9,при каждом импульсе, снимаемом с выхода схемы 7 управления. При отрицательном потенциале на единичном выходе триггера 10 генератор 8 напряжения зажигания привдоится в действие. Переменное напряжение, которое наводится на

lo вторичной обмотке трансформатора 11, выпрямляется и подается на зажигающий электрод тиристора б, который зажигается и становится проводящим.

При переключении триггера 8 из положе15 ния «1» в положение «0» схема «И» 9 блокируется и начинает работать схема «И» 12 от перього импульса, снимаемого с выхода схемы управления. Триггер 10 опрокидывается, его нулевой выход переходит из состояния «1» в

20 состояние «О». Генератор 3 останавливается, а генератор 2 начинает работать от отрицательного напряжения с нулевого выхода триггера 10. Переменные напряжения, снимаемые с обмоток трансформаторов, выпрямляются и

25 подаются на зажигающие электроды тиристоров 4 и б. Эти тиристоры включаются попеременно в зависимости от направления пульсирующего переменного напряжения, снимаемого с генератора 1 переменного тока и источ3

:ника 1З постоянногО тока. Тиристор 6 становится проводящим и остается проводящим даже, когда напряжение зажигания, снимаемое с генератора 1, исчезает. Для предотвращения токов короткого замыкания через генератор 1 переменного тока и тиристоры 4 и 6, тиристор 5 должен зажигаться первым и пульсирующий переменный ток должен иметь такую фазу, чтобы на тиристор 6 подавалось реверсивное напряжение и он выключился.

Для этого служит схема 7 управления.

Часть пульсирующего переменного напряжения поступает в схему 7 управления на базу транзистора 14 через резистор 15. Когда входное напряжение оказывается отрицательным по отношению к отрицательному полюсу батареи источника 13 постоянного тока, транзистор 14 становится проводящим. В течение ,времени зарядки конденсатора 16 с выхода схемы 7 управления снимается короткий импульс напряжения. Транзистор 14 остается проводящим, пока входное напряжение схемы управления не станет положительным по отношению к отрицательному полюсу источника постоянного тока. Затем конденсатор 16 разряжается, Диод 17 работает в обратном направлении, и на выходе схемы управления отсутствуют импульсы.

Таким образом, смещение между звонковым интервалом и сигналом телефона 18 и между сигналом и звонковым интервалом может быть осуществлено только тогда, когда переменное напряжение с генератора 1 переменного тока находится в определенной фазе.

Если смещение, происходит между звонковым интервалом и сигналом, тиристор 6 работает

360805 в обратном направлении и выключается, когда он является токопроводящим. Если смещение происходит между звонком и интервалом, тиристоры 4 и 5 выключаются, так как они не находятся под током в момент смещения. На тиристор 6 затем без задержки подается напряжение зажигания и смещение токовой фазы осуществляется без прерывания. Таким образом, генераторы 2 и 8 работают с высокой

1О частотой и соединение и разъединение напряжения зажигания происходят в отрезки времени, которые очень малы по сравнению с периодом переменного тока.

Предмет изобретения

Сигнально-,вызывное устройство для автоматической телефонной станции на тиристо2О рах, содержащее источник постоянного тока, генератор переменного тока, генераторы напряжений зажигания тиристоров, схему управления, отличающееся тем, что с целью упрощения устройства, два встречно-парал2 лельно соединенных тиристора одними разнополярными полюсами подключены к выходу генератора переменного тока и к входу схемы управления, а другими через третий тиристор — к входу генератора переменного тока чп и источнику постоянного тока, причем выход упомянутой схемы управления подключен к одним входам двух схем «И», на другие входы которых поступают тактовые импульсы, а выходы схем «И» подключены к входам триггеЗ ра, выходы которого соединены с входами генераторов напряжений зажигания тиристоров.
