Газовый обогреватель теплицы
Иллюстрации
Реферат

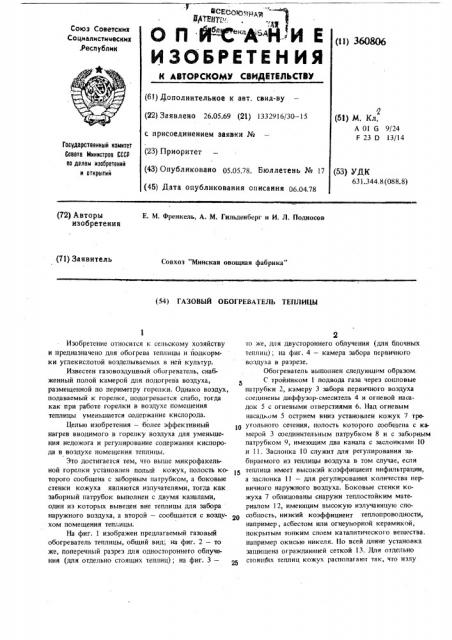

В су:ОтО„..„„„ - ц
Ф ",КНТ : . (Gll -САНИЕ
Союз Советских
Социалистимеских республик (и) 360806
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМ СЕИДИЛЛЬСтВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 26.05.69 (21) 1332916/30 — 15 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.05.78. Бюллетень № 17 (45) Дата опубликования описания 06.04.78
2 (5l) М. Кл.
А 01 6 9/24
F 23 D 13/14
Гасударственный комитет
Совете Министров СССР
llo делам иэооретеннй и открытий (53) УДК
631.344.8 (088.8) (72) Авторы изобретения
Е. М, Френкель, А. М. Гильденберг и И, Jl. Подносов (71) Заявитель
Совхоз "Минская овощная фабрика" (54) ГАЗОВЫЙ ОБОГРЕВАТЕЛЪ ТЕПЛИЦЫ
Изобретение относится к сельскому хозяйству и предназначено для обогрева теплицы и йодкормки углекислотой возделываемых в ней культур.
Известен гаэовоздушный обогреватель, снабженный полой камерой для подогрева воздуха, размещенной по периметру горелки, Однако воздух, подаваемый к горелке, подогревается слабо, тогда как при работе горелки в воздухе помещения теплицы уменьшается содержание кислорода.
Целью изобретения — более эффективный нагрев вводимого в горелку воздуха для уменьшения недожога и регулирование содержания кислорода в воздухе помещения теплицы.
Это достигается тем, что выше микрофакельной горелки установлен полый кожух, полость которого сообщена с заборным патрубком, а боковые стенки кожуха являются излучателями, тогда как заборный патрубок выполнен с двумя каналами, один из которых выведен вне теплицы для забора наружного воздуха, а второй — сообщается с воздухом помещения теплицы, На фиг. 1 изображен предлагаемьгй газовый обогреватель теплицы, общий вид; на фиг. 2 — то же, поперечный разрез для одностороннего облучения (для отдельно стоящих теплиц); на фиг. 3— то же, для двустороннего облучения (для блочных теплиц); на фиг. 4 — камера забора первичного воздуха в разрезе.
Обогреватель выполнен следующим образом, С тройником 1 подвода газа через сопловые патрубки 2, камеру 3 забора первичного воздуха соединены диффузор-смеситель 4 и огневой насадок 5 с огневыми отверстиями 6. Над огневым насадкам 5 острием вниз установлен кожух 7 тре10 угольного сечения, полость которого сообщена с камерой 3 соединительным патрубком 8 и с заборным патрубком 9, имеющим два канала с заслонками 10 и 11. Заслонка 10 служит для регулирования забираемого из теплицы воздуха в том случае, если теплица имеет высокий коэффициент инфильтрации, а заслонка 11 — дпя регулирования количества первичного наружного воздуха. Боковые стенки кожуха 7 облицованы снаружи теплостойким материалом 12, имеющим высокую излучакнцую способность, низкий коэффициент теплопроводности, например, асбестом или огнеупорной керамикой, покрытым тонким слоем каталитического вещества. например окисью никеля. По всей длине установка защищена ограждающей сеткой 13. Для отдельно стоящИх теплиц кожух располагают так, что иэлу
360806
Заказ 2440/3у гиРаж "48 Подписное фиг. 5
4 илиад ППП "Патент
Род Уп ПРоектная,4 чающей является лишь одна его сторона, как показано на фиг. 2. Для блочных теплиц кожух располагают так, что его ось совпадает с вертикальной осью огневого насадка, чтобы излучающими являлись две его стороны.
Газ, выходя из сопловых каналов соплового патрубка 2 в диффузор-смеситель 4, инжектирует из камеры забора первичного воздуха через соединительный патрубок 8 необходимое дпя оптималь- 1р ного режима горения количество первичного воздуха, который в полости кожуха 7 прогревается до
80 — 150 С, что обеспечивает поступление к корням факела подогретой газовоздушной смеси и, благодаря этому, снижение коэффициента недожога.
Продукты горения газа омывают боковые поверхности кожуха, нагревая облицовочные накладки до
700 — 1000 С. Поглощенная накладками тепловая энергия передается в виде инфракрасного излучения почве и возделываемым в теплице культурам, что 2О обеспечивает выравнивание по высоте теплицы температурных полей и повышает КПД отопительной системы.
Формула изобретения
1. Газовый обогреватель теплицы, включающий микрофакельную горелку и заборный патрубок, отличающийся тем, что, с целью более эффективного нагрева вводимого в горелку возду- ха, выше микрофакельной горелки установлен полый кожух, полость которого сообщена с заборным патрубком, а боковые стенки кожуха являются излучателями.
2. Обогреватель по п.1, о т л и ч а ю щ и и с я тем, что, с целью регулирования содержания кислорода в воздухе помещения теплицы, заборный патрубок выполнен с двумя каналами, один из которых выведен вне теплицы для забора наружного воздуха, а другой — сообщается с воздухом помещения теплицы.
