Реферат

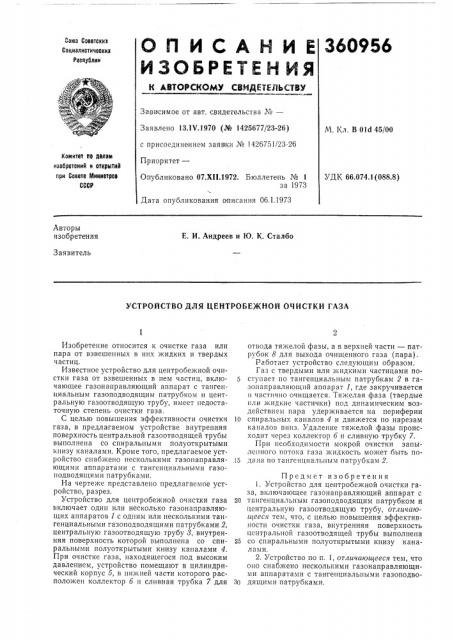

Союз Советских

Социалистических

Реоотблии

360956

Затвисимое от авт. свидетельства ¹â€”

Заявлено 13.1Ч.1970 (№ 1425677/23-26) с присоединением заявки № 142б751/23-2б

Приоритет—

М. Кл. В Old 45/00

Комитет ио делам изобретеиий и открытиИ при Совете Мииивтрев

СССР

Опубликовано 07.Х11.1972. Бюллетень № 1 за 1973

Дата опубликования описания Об.1.1973

УДК 66.074,1(088.8) Авторы изобретения

Е. И. Андреев и Ю, К. Сталбо

Заявитель

УСТРОЙСТВО ДЛЯ ЦЕНТРОБЕЖНОЙ ОЧИСТКИ ГАЗА

Изобретение относится к очистке газа или пара от взвешенных в них жидких и твердых частиц.

Известное устройство для центробежной очистки газа от взвешенных в нем частиц, включающее газонаправляющий аппарат с тангенциальным газоподводящим патрубком и центральную газоотводящую трубу, имеет недостаточную степень очистки газа.

С целью повышения эффективности очистки газа, в предлагаемом устройстве внутренняя поверхность центральной газоотводящей трубы выполнена со спиральными полуоткрытыми книзу каналами. Кроме того, предлагаемое устройство снабжено несколькими газонаправляющими аппаратами с тангенциальными газоподводящими патрубками.

На чертеже представлено предлагаемое устройство, разрез.

Устройство для центробежной очистки газа включает один или несколько газонаправляющих аппаратов 1 с одним или несколькими тангенциальными газоподводящими патрубками 2, центральную газоотводящую трубу 8, внутренняя поверхность которой выполнена со спиральными полуоткрытыми книзу каналами 4.

При очистке газа, находящегося под высоким давлением, устройство помещают в цилиндрический корпус б, в ни>кпей части которого расположен коллектор б и сливная трубка 7 для отвода тяжелой фазы, а в верхней части — патрубок 8 для выхода очищенного газа (пара).

Работает устройство следующим образом.

Газ с твердыми или жидкими частицами по5 ступает по тангенциальным патрубкам 2 в газонаправляющпй аппарат 1, где закручивается и частично очищается. Тяжелая фаза (твердые нли жидкие частички) под динамическим воздействием пара удерживается на периферии

10 спиральных каналов 4 и движется по нарезам каналов вниз. Удаление тяжелой фазы происходит через коллектор б и сливную трубку 7.

При необходимости мокрой очистки запыленного потока газа жидкость может быть по15 дана по тапгенциальным патрубкам 2.

Предмет изобретения

1. Устройство для центробежной очистки газа, включающее газонаправляющий аппарат с

20 тангенциальным газоподводящим патрубком и центральную газоотводящую трубу, отличающееся тем, что, с целью повышения эффективности очистки газа, внутренняя поверхность центральной газоотводящей трубы выполнена

25 со спиральными полуоткрытыми книзу каналами.

2. Устройство по п. 1, отличающееся тем, что оно снабжено несколькими газонаправляющими аппаратами с тангенциальпыми газоподвозо дящими патрубками.

360956

Доуод газс пара смеси
