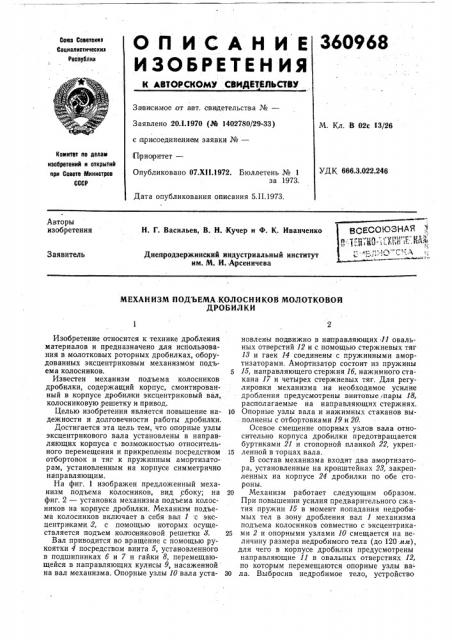

OllHCAHHE

ИЗОЬРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

360968

Союз Советскиз

Социалистическиа

Ресвублик

За висимое от авт. свидетельства №вЂ”

Заявлено 20.1.1970 (№ 1402780/29-33) с цри соединением заявки №вЂ”

IH!p mop èòåòâ

Опубликовано 07.Х11.1972. Бюллетень № 1 за 1973.

Дата опубликования описания 5.11.1973.

М. Кл. В 02с 13/26

Комитет но делам изобретений и открытий ори Совете Министров

СССР

УДК 666 3.022.246

Авторы изобретения оюзндя

Н. Г. Васильев, В. Н. Кучер и Ф. К. Иванченко

Заявитель

Диеп родзержинокий индустриальный институт им. М, И. Арсеничева

МЕХАН ИЗМ ПОДЪЕМА .КОЛОС Н И КОВ МОЛ ОТКОВОИ

ДРОБИЛКИ

Изобретение относится к технике дробления материалов и предназначено для использования в молотковых роторных дробилках, оборудованных эксцентриковым механизмом подьема колосников.

Известен механизм подъема колосников дробилки, содержащий корпус, смонтированный в корпусе дробилки эксцентриковый вал, колосниковую решетку и привод.

Целью изобретения является повышение надежности и долговечности работы дробилки.

Достигается эта цель тем, что опорные узлы эксцентрикового вала установлены в направляющих корпуса с возможностью относительного перемещения и прикреплены посредством отбортовок и тяг к пружинным амортизаторам, установленным на корпусе симметрично направляющим.

На фиг. 1 изображен предложенный механизм подъема колосников, вид сбоку; на фиг. 2 — установка механизма подъема колосников на корпусе дробилки. Механизм подъема колосников включает в себя вал 1 с эксцентриками. 2, с помощью которых осуществляется подъем колоониковой решетки X

Вал приводится во вращение с помощью рукоятки 4 посредством винта 5, установленного в подшипниках б и 7 и гайки 8, перемещающейся в направляющих кулисы 9, насаженной на вал механизма. Опорные узлы 10 вала установлены подвижно в на!правляющих 11 овальных отверстий 12 и с помощью стержневых тяг

18 и гаек 14 соединены с пружинными амортизаторами. Амортизатор состоит из пружины

15, направляющего стержня 1б, нажимного стакана 17 и четырех стержневых тяг. Для регулировки механизма на необходимое усилие дробления предусмотрены винтовые (пары 18, располагаемые на направляющих стержнях.

10 Опорные узлы вала и нажимных стаканов выполнены с отбортовками 19 и 20.

Осевое смещение опорных узлов вала относительно корпуса дробилки предотвращается буртиками 21 и стопорной планкой 22, укреп15 ленной в торцах вала.

В состав механизма входят два амортизатора, установленные на кронштейнах 28, закрепленных на корпусе 24 дробилки по обе стороны.

20 Механизм работает следующим образом.

При повышении усилия предварительного сжатия пружин 15 в момент попадания недробимых тел в зону дробления вал 1 механизма подъема колосников совместно с эксцентрика25 ми 2 и опорными узлами 10 смещается на величину размера недробимого тела (до 120 мм), для чего в корпусе дробилки предусмотрены направляющие 11 в овальных отверстиях 12, по которым перемещаются опорные узлы ва 30 ла. Выбросив недробимое тело, устройство

360968

f7 возвращает механизм подъема колосников в исходное положение и продолжает работать в обычном режиме.

Предмет изобретения

Механизм подъема колосников молотковой дробилки, содержащий смонтированный в корпусе дробилки эксцентриковый вал, колосникоф

/Я

21

22

ff

Q вую решетку и привод, отличаюшийся тем, что, с целью повышения надежности и долговечности работы дробилки, опорные узлы зксцентрикового вала установлены в на5 правляющих кор пуса с возможностью относительного перемещения и прикреплены посредством отбортовок и тяг к пружинным амортизаторам, установленным на корпусе симметрично направляющим.

2 10 23 f6 Q Q и Риг. /

360968

6 2Ф
