Реферат

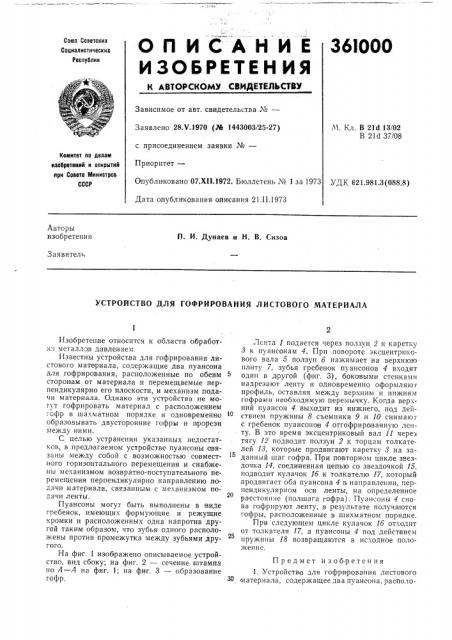

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

36l000

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 28 т/.1970 (, мв 1443003 25-27) с присоединением заявки №вЂ”

Приор нтетвЂ

Опубликовано 07.Х11.1972. Бюллетень № 1 за 1973

Дата опубликования описания 21.П.1973

М. Кл. В 21d 13/02

В 21с1 37/08

Комитет по делам иеабретеиий и открытий при Совете Мииистрав

СССР

УДК 621.981.3 (088.8) Авторы изобретения

П. И. Дунаев и И. В. Сизов

Заявитель

УСТРОЙСТВО ДЛЯ ГОФРИРОВАНИЯ ЛИСТОВОГО МАТЕРИАЛА

Изобретение относится к области обработки металлов давлением.

Известны устройства для гофрирования листового мате риала, содержащие д ва пуансона для гофрирования, расположенные по обеим сторонам от материала и перемещаемые перпендикулярно его плоскости, и механизм подачи материала. Однако эти устройства не могут гофрировать материал с расположением гофр в шахматном порядке и одновременно образовывать двусторонние гофры и прорези между ними.

С целью устранения указанных недостатков, .в предлагаемом устройстве пуансоны овязаны между собой с возможностью совместного горизонтального перемещения и снабжены механизмом возвратно-поступательного перемещения перпендикулярно направлению подачи материала, связанным с механизмом подачи ленты.

Пуансоны могут быть выполнены в виде жеребенок, имеющих формующие и режущие кромки и расположенных одна напротив другой таким образом, что зубья одного расположены против промежутка между зубьями другого.

На фиг. 1 изображено описываемое устройство, вид сбоку; на фиг. 2 — сечение штампа по А — А на фиг. 1; на фиг. 3 — образование гофр.

Лента 1 подается через ползун 2 и каретку

3 к пуансонам 4. При повороте эксцентрикового вала 5 ползун б нажимает на верхнюю плиту 7, зубья гребенок пуансонов 4 входят один в другой (фиг. 3), боковыми стенками надрезают ленту и одновременно оформляют профиль, оставляя между верхним и нижним гофрами необходимую перемычку. Когда верхний пуансон 4 выходит из нижнего, под действием пружины 8 съемники 9 и 10 снимаюг с гребенок пуансонов 4 отгофрированную ленту. В это время эксцентриковый вал 11 через тягу 12 подводит ползун 2 к торцам толкателей И, которые продвигают каретку 8 на за15 данный шаг гофра. #pa повторном цикле звездочка 14, соединенная цепью со звездочкой 15, подводит кулачок 1б к толкателю 17, который .продвигает оба пуансона 4 в направлении, перпендикулярном оси ленты, на определенное расстояние (полшага гофра) . Пуансоны 4 снова гофрируют ленту, в результате получаются гофры, расположенные .в шахматном порядке.

При следующем цикле кулачок 1б отходит от толкателя 17, а пуансоны 4 под действием пружины 18 возвращаются в исходное положение.

Предмет изобретения

1. Устройство для гофри рования листового материала, содержащее два пуансона, располо361000

Фиг 1 женные по обеим сторонам от материала и перемещаемые перпендикулярно его плоскости, и механизм подачи материала, отличающееся тем, что, с целью обеспечения возможности изготовления гофр, расположенных в шахматном порядке, пуансоны связаны между собой с возможностью совместного торизонтального перемещения и снабжены механизмом возвратно-поступательного перемещения перпендикулярно направлению подачи материала, связанным с механизмом подачи ленты.

2. Устройство по п. 1, отличающееся тем, что, с целью одновременного образования дву6 сторонних гофр и прорезей между ними, пуансоны выполнены в виде гребенок, имеющих формующие и режущие кромки и расположенных одна напротив другой таким образом, что зубья одного расположены против промежутка между зубьями другого.

36100О

Составитель О. Матвеева

Техред А. Евдонов Корректор В. Федулова

Редактор С. Хейфиц

Тип, Харьк. фил. пред. «Патент»

Заказ 735/2 Изд. № 17 Тира>к 404 Подписи<:

П1-1ИИП11 Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5
