Вс^ооюзная

Вс^ооюзная

Иллюстрации

Показать все

Реферат



36IOI5

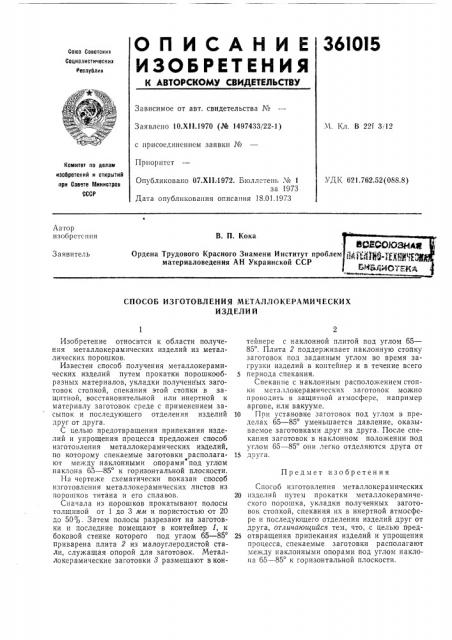

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 10.Х11.1970 (№ 1497433/22-1) с присоединением заявки №

Приоритет

М. Кл. В 22f 3, 12

Комитет по делам изобретений и открытий при Совете Мииистров сссР

УДК 621.762.52(088.8) Опубликовано 07.Х11х1972. Бюллетень ¹ 1 за 1973

Дата опубликования описания 18.01.1973

Автор изобретеиия

В. П. Кока

Ордена Трудового Красного Знамени Институт проблем материаловедения АН Украинской ССР

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ МЕТАЛЛОКЕРАМИ ЧЕСКИ Х

ИЗДЕЛИ И

Предмет изобретения

Изобретение относится к области получения металлокерамических изделий из металлических порошков.

Известен способ получения металлокерамических изделий путем прокатки порошкообразных материалов, укладки полученных заготовок стопкой, спекания этой стопки в защитной, восстановительной или инертной к материалу заготовок среде с применением засыпок и последующего отделения изделий друг от друга.

С целью предотвращения припекания изделий и упрощения процесса предложен способ изготовления металлокерамических изделий, по которому спекаемые заготовки располагают между наклонными опорами под углом наклона 65 — 85 к горизонтальной плоскости.

На черте ке схематически показан способ изготовления металлокерамических листов из порошков титана и его сплавов.

Сначала из порошков прокатывают полосы толщиной от 1 до 3 мм и пористостью от 20 до 50 /о. Затем полосы разрезают на заготовки и последние помещают в контейнер 1, к боковой стенке которого под углом 65 — 85 приварена плита 2 из малоуглеродистой стали, служащая опорой для заготовок. Металлокерамические заготовки 3 размещают в контейнере с наклонной плитой под углом 65—

85 . Плита 2 поддерживает наклонную стопку заготовок под заданным углом во время загрузки изделий в контейнер и в течение всего

5 периода спекания.

Спекание с наклонным расположением стопки металлокерамичсских заготовок можно проводить в защитной атмосфере, например аргоне, или вакууме.

10 При установке заготовок под утлом в пределах 65 — 85 уменьшается давление, оказываемое заготовками друг на друга. После спекания заготовок в наклонном положении под углом 65 — 85 они легко отделяются друга от

15 друга.

Способ изготовления металлокерамических

20 изделий путем прокатки металлокерамического порошка, укладки полученных заготовок стопкой, спекания их в инертной атмосфере и последующего отделения изделий друг от друга, отличающийся тем, что, с целью пред25 отвращения припекания изделий и упрощения процесса, спекаемые заготовки располагают между наклонными опорами под углом наклона 65 — 85 к горизонтальной плоскости.

361015

Редактор О. Филиппова

Ъ 18 Тираж 403 т ов СССР

Заказ по делам изобретений и открыт ий при Совете Министров

35 Р с б д 4/5

Москва, Типография, пр. Сапунова, 2

Ф

Составитель А. Уманский

Техред Т. Ускова

Корректор E. Михеева

Подписное
