Взамен ранее изданного

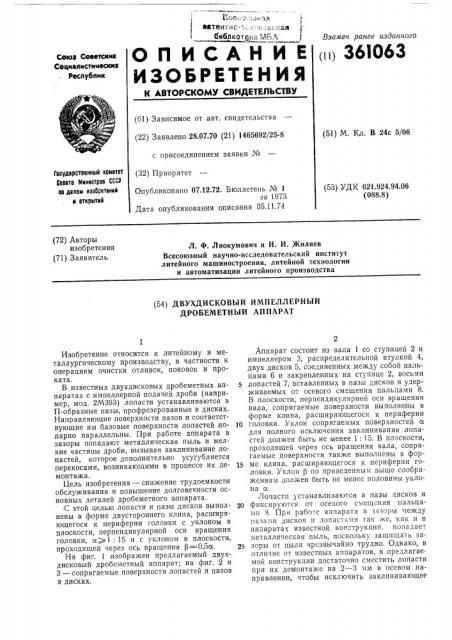

О П ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сециалистимеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 28.07.70 (21) 1465692/25-8 с присоединением заявки № (32) Приоритет (51) М. Кл. В 24с 5/06

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий (53) УДК 621.924.94.06 (088.8) Опубликовано 07.12.72. Бюллетень № 1 за 1973

Дата опубликования описания 05.11.74 (72) Авторы изобретения (71) Заявитель

Л. Ф. Лиокумович и Н. И. )Киляев

Всесоюзный научно-исследовательский институт литейного машиностроения, литейной технологии и автоматизации литейного производства (54) ДВУХДИСКОВЫЙ ИМПЕЛЛЕРНЫЙ

ДРОБЕМЕТНЫЙ АППАРАТ

Изобретение относится к литейному и металлургическому производству, в частности к операциям очистки отливок, поковок и проката.

В известных двухдисковых дробеметных аппаратах с импеллерной подачей дроби (например, мод. 2М393) лопасти устанавливаются в

П-образные пазы, профрезерованные в дисках.

Направляющие поверхности пазов и соответствующие им базовые поверхности лопастей,попарно параллельны. При работе аппарата в зазоры попадают металлическая пыль и мелкие частицы дроби, вызывая заклинивание лопастей, которое дополнительно усугубляется перекосами, возникающими в процессе их демонтажа.

Цель изобретения — снижение трудоемкости обслуживания и повышение долговечности основных деталей дробеметного аппарата.

С этой целью лопасти и пазы дисков выполнены в форме двустороннего клина, расширяющегося к периферии головки с уклоном в плоскости, перпендикулярной оси вращения головки,

На фиг. 1 изображен предлагаемый двухдисковый дробеметный аппарат; на фиг. 2 и

3 — сопрягаемые поверхности лопастей и пазов в дисках.

Аппарат состоит из вала 1 со ступицей 2 и импеллером 3, распределительной втулкой 4, двух дисков 5, соединенных между собой пальцами 6 и закрепленных на ступице 2, восьми

5 лопастей 7, вставленных в пазы дисков и удерживаемых от осевого смещения пальцами 8.

В плоскости, перпендикулярной оси вращения вала, сопрягаемые .поверхности выполнены в форме клина, расширяющегося к периферии

10 головки. Уклон сопрягаемых поверхностей а для полного исключения заклинивания лопастей должен быть не менее 1: 15. В плоскости, проходящей через ось вращения вала, сопрягаемые поверхности также выполнены в фор15 ме клина, расширяющегося к периферии головки. Уклон Р по приведенным выше соображениям должен быть не менее половины уклона а.

Лопасти устанавливаются в пазы дисков и

20 фиксируются от осевого смещения пальцами 8. При работе аппарата в зазоры между пазами дисков и лопастями так же, как и в аппаратах известной конструкции, попадает металлическая пыль, поскольку защищать за2s зоры от пыли черезвычайно трудно. Однако, в отличие от известных аппаратов, в предлагаемой конструкции достаточно сместить лопасти при их демонтаже на 2 — 3 мм в осевом направлении, чтобы исключить заклинивающее

361063 действие металлической пыли и полностью освободить лопасть.

Предмег изобретения

Двухдисковый импеллерный дробеметный аппарат с,пазами для крепления лопастей, включающий вал со ступицей, на которой укреплена дробеметная головка, о т л и ч а ю— щий ся тем, что, с целью снижения трудо4 емкости обслуживания и повышения долговечности основных деталей дробеметного аппарата, его лопасти и пазы дисков выполнены в форме двустороннего клина, расши5 ряющегося к периферии головки с уклоном в плоскости, перпендикулярной оси вращения головки, а) 1: 15 и с уклоном в плоскости, проходящей через ось вращения, р=

= 0,5а.

361063

Den l по ернуто на /дд

Фиг,7

Ри2. 2
