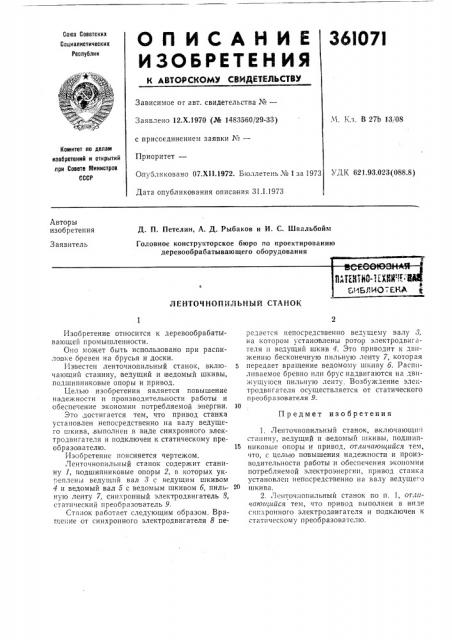

Сокгз Советских

Социалистических

Республик

ОП ИСАНИЕ 36I07I

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 12.Х.1970 (¹ 1483560/29-33) .Ч. Кл. В 27b 13г 08 с присоединением заявки ¹â€”

Приоритет—

Опуоликовано 07.XII.1972. Бюллетень № 1 за 1973 УДК 621.93.023(088.8)

Дата опубликования описа|ния 31.1.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Д. П. Петелин, А. Д. Рыбаков и И. С. Ывальбойм

Заявитель

Головное конструкторское бюро по проектированию деревообрабатывающего оборудования

A Tc3i8II- DQ i"

БИБЛИО ЕКА р„.

ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК

Предмет изобретения

Изобретение относится к деревообрабатывающей промышленности.

Оно может быть использовано при распиловке бревен на брусья и доски.

Известен ленточнопильный станок, включающий станину, ведущий и ведомый шкивы, подшипниковые опоры и привод.

Целью изобретения является повышение надежности и производительности работы и обеспечение экономии потребляемой энергии.

Это,достигается тем, что привод станка установлен непосредственно на валу ведущего шкива,,выполнен в виде синхронного электродвигателя и подключен к статическому преобразователю.

Изобретение поясняется чертежом, Лснточнопильиый станок содержит станину 1, подшипниковые опоры 2, в которых укреплены ведущий вал 8 с ведущим шкивом

4 и ведомый вал 5 с ведомым шкивом б, пильную ленту 7, синхронный электродвигатель 8, статический преобразо ватель 9.

Станок работает следующим образом. Вращение от синхронного электродвигателя 8 передается ггепосредст венно ведущему валу 8, на котором установлены ротор электродвигателя и ведущий шкив 4. Это приводит к движению бесконечную пильную ленту 7, которая передает вращение ведомому шкиву б. Распиливаемое бревно или брус надвигаются на движущуюся пильную ленту, Возбуждение электродвигателя осуществляется от статического преобразователя 9.

1. Ленточнопильный станок, включающий станину, ведущий и ведомый шкивы, подшип15 пиковые опоры и привод, отличаюгиийся тем, что, с целью повышения надежности и производительности работы и обеспечения экономии потребляемой электроэнергии, привод станка установлси непосредственно на валу ведущего

20 шкива.

2.., 1енто гнопильный станок по п. 1, отли-гаюи„ ийся тем, что привод выполнен в виде синхроггиого электродвигателя и подключен к статическому преобразователю.
