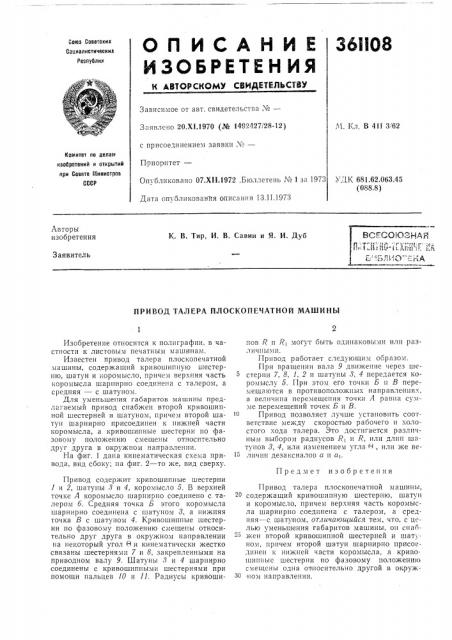

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

36ИОЗ

Союз Советсиия

Соаиалистичесиия

Республи»

Зависимое от авт. свидетельства ¹â€”

Заявлено 20.Х1.1970 (№ 1492427/28-12) с присоединением заявки Х—

Приор,птет—

Опубликовано 07.Х11.1972 .Бюллетень М 1 за 1973

Дата опубликования описания 13.1!.1973

М. Кл В 41f 3 62

Комитет по делам изобретений и атирытий при Совете Иинистрпв

СССР

УДК 681.62.063.45 (088.8) Авторы изобретения

К. В. Тир, И, В. Савин и Я. И. Дуб

Заявитель

ПРИВОД ТАЛЕРА ПЛОСКОПЕЧАТНОЙ МАШИНЫ

Изобретение относится к полиграфии, в частности к листовым печатным машинам.

Известен привод талера плоскопечатной машины, содержащий кривошипную шестерню, шатун и коромысло, причем верхняя часть коромысла шарнирно соединена с талером, а средняя — с шатуном.

Для уменьшения габаритов машины предлагаемый привод снабжен второй кривошипной шестерней и шатуном, причем второй шатун шарнирно присоединен к нижней части коромысла, а кривошипные шестерни по фазовому положениго смещены относительно друг друга в окружном направлении.

На фиг. 1 дана кинематическая схема привода, вид сбоку; на фиг. 2 — то >ке, вид сверху.

Привод содержит кригошипные шестерни

1 и 2, шатуны 8 и 4, коромысло 5. В верхней точке А коромысло шарнирно соединено с талером б. Средняя точка Б этого коромысла шарнирно соединена с шатуном >, а нижняя точка В с шатуном 4. Кривошиппые шестерни по фазовому положению смещены относительно друг друга в окружном направлении на некоторый угол т г и кинематически жестко связаны шестернями 7 и 8, закрепленными на приводном валу 9. Шатуны 8 и 4 шарнирно соединены с кривошипными шестернями при помощи пальцев 10 и 11. Радиусы кривошипов R н R, могут быть одинаковыми илп различнымп.

Привод работает следующим образом.

При вращении вала 9 движение через шестерни 7, 8, 1, 2 и шатуны 8, 4 передается коромыслу 5. При этом его точки Б и В перемещаются в противоположных направлениях, а величина перемещения точки А равна сумме перемещений точек Б и В.

Привод позволяет лучше установить соответствие между скоростью рабочего и холостого хода талера. Это достигается различным выбором радиусов R, и R, или длтш шатунов 8, 4, или изменением угла (-1, или же ве10 личин дезаксиалов а и ан

Предмет изобретения

Привод талера плоскопечатной машины, 20 содержащий кривошипную шестерню, шатун и коромысло, причем верхняя часть коромысла шарнирно соединена с талером, а средняя — с шатуном, отличающийся тем, что, с целью уменьшения габаритов машины, он снаб>кен второй кривошипной шестерней и шатуном, причем второй шатун шарнирно присоединен к нижней части коромысла, а кривошинные шестерни llo фазовому положеник> смещены одна относительно другой в окружЗ0 ном направлении.

361108

Составитель В. Митрофанов

Техред T. Ускова Корректоры В. Жолудева и Т. Гревцова

Редактор Г. Ивченкова

Тип. Харьк. фил. пред. <Патент»

Заказ 733/3 Изд. № 14 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
