Способ обжига цементного клинкера

Способ обжига цементного клинкера

Иллюстрации

Показать все

Реферат

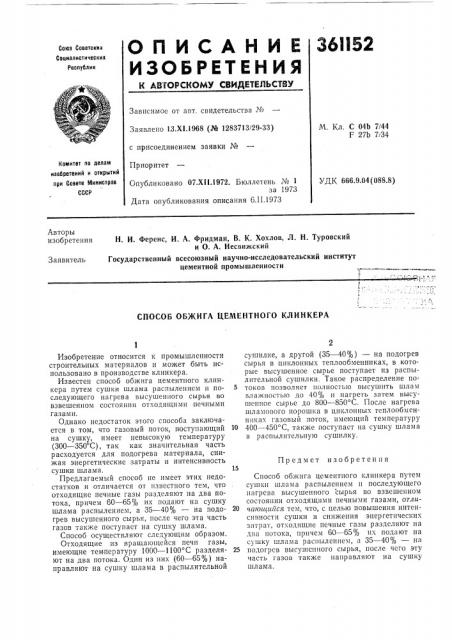

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсник

Сопиалистическик

Республик

Зависимое от авт, свидетельства №

Заявлено 13.XI.1968 (№ 1283713/29-33) с присоединением заявки №

Приоритет

М. Кл. С 04Ь 7/44

F 27Ь 7/34

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 07.Х11.1972. Бюллетень № 1 за 1973

Дата опубликования описания 6.11.1973

УДК 666.9.04(088.8) Авторы изобретения

Н. И. Ференс, И, А. Фридман, В. К. Хохлов, Л. Н. Туровский и О. А. Несвижский

Государственный всесоюзный научно-исследовательский институт цементной промышленности

Заявитель

СПОСОВ ОБЖИГА ЦЕМЕНТНОГО KJIHHKEPA

Предмет изобретения

1

Изобретение относится к промышленности строительных материалов и может быть использовано в производстве клинкера.

Известен способ обжига цементного клинкера путем сушки шлама распылением и последующего нагрева высушенного сырья во взвешенном состоянии отходящими печными газами.

Однако недостаток этого способа заключается в том, что газовый поток, поступающий на сушку, имеет невысокую температуру (300 — 350 С), так как значительная часть р асходуется для подогрева материала, снижая энергетические затраты и интенсивность сушки шлама, Предлагаемый способ пе имеет этих недостатков и отличается от известного тем, что отходящие печные газы разделяют на два потока, причем 60 — 65% их подают на сушку шлама распылением, а 35 — 40 — на подогрев высушенного сырья, после чего эта часть газов также поступает»а сушку шлама.

Способ осуществляют следующим образом.

Отходящие из враща|ощейся печи газы, имеющие температуру 1000 — 1100 С разделяют на два потока. Один из них (60 — 65%) направляют на сушку шлама в распылительной сушилке, а другой (35 — 40%) — на подогрев сырья в циклонных теплообменниках, в которые высушенное сырье поступает из распылительной сушилки. Такое распределение IIQ5 токов позволяет полностью высушить шлам влажностью до 40% и нагреть затем высушенное сырье до 800 — 850 С. После нагрева шламового порошка в цнклонных теплообменникак газовый поток, имеющий температуру

10 400 — 450 С, также поступает на сушку шлама в распылительную сушилку.

Способ обжига цементного клинкера путем сушки шлама распылением и последующего нагрева высушенного сырья во взвешенном состоянии отходящими печными газами, отли20 чаюи/ийся тем, что, с целью повышения интенсНВН0сТН сушки и снижения энергетических затрат, отходящие печные газы разделяют на два потока, причем 60 — 65% их подают на сушку шлама распылением, а 35 — 40 — на

25 подогрев высушенного сырья, после чего эту часть газов также направляют на сушку шл а ма.
