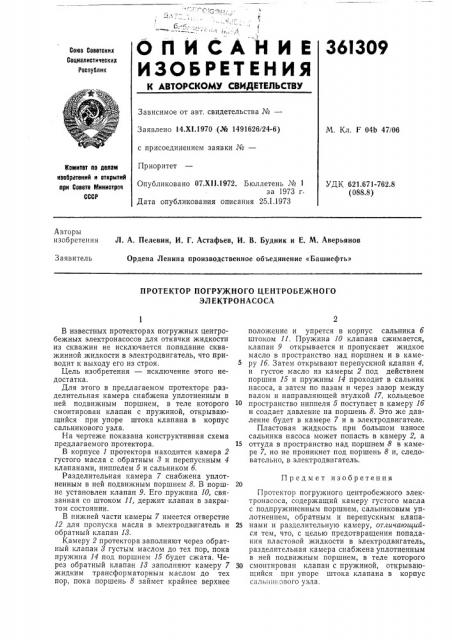

( (ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

36l309

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №вЂ”

Заявлено 14.Х1.1970 .(№ 1491626124-6) с присоединением заявки №вЂ”

Приоритет

М. Кл. F 04Ь 47/06

Комитет ло делам изобретеиий и открытий лри Совете в1ииистрое

СССР

Опубликовано 07.Х11.1972. Бюллетень № 1 за 1973 гДата опубликования описания 25.1.1973

УДК 621.671-762.8 (088.8) Авторы изобретения

Л. А. Пелевин, И. Г. Астафьев, И. В. Будник и Е. М, Аверьянов

Ордена Ленина производственное объединение «Башнефть»

Заявитель

ПРОТЕКТОР ПОГРУЖНОГО ЦЕНТРОБЕЖНОГО

ЭЛЕКТРОНАСОСА

Предмет изобретения

В известных протекторах погружных центробежных электронасосов для откачки жидкости из скважин не исключается попадание скважинной жидкости в электродвигатель, что приводит к выходу его из строя.

Цель изобретения — исключение этого недостатка.

Для этого в предлагаемом протекторе разделительная камера снабжена уплотненным в ней подвижным поршнем, в теле которого смонтирован клапан с пружиной, открывающийся при упоре штока клапана в корпус сальникового узла.

На чертеже показана конструктивная схема предлагаемого протектора.

В корпусе 1 протектора находится камера 2 густого масла с обратным 8 и перепускным 4 клапанами, ниппелем 5 и сальником б, Разделительная камера 7 снабжена уплотненным в ней подвижным поршнем 8. В поршне установлен клапан 9. Его пружина 10, связанная со штоком 11, держит клапан в закрытом состоянии.

В нижней части камеры 7 имеется отверстие

12 для пропуска масла в электродвигатель и обратный клапан 18.

Камеру 2 протектора заполняют через обратный клапан 8 густым маслом до тех пор, пока пружина 14 под поршнем 15 будет сжата. Через обратный клапан 18 заполняют камеру 7 жидким трансформаторным маслом до тех пор, пока поршень 8 займет крайнее верхнее положение и упрется в корпус сальника б штоком 11. Пружина 10 клапана сжимается, клапан 9 открывается и пропускает жидкое масло в пространство над поршнем и в камеру lб. Затем открывают перепускной клапан 4, и густое масло из камеры 2 под действием поршня 15 и пружины 14 проходит в сальник насоса, а затем по пазам и через зазор между валом и направляющей втулкой 17, кольцевое

>0 пространство ниппеля 5 поступает в камеру lб и создает давление на поршень 8. Это же давление будет в камере 7 и в электродвигателе.

Пластовая жидкость при большом износе сальника насоса может попасть в камеру 2, а

15 оттуда в пространство над поршнем 8 в камере 7, но не проникнет под поршень 8 и, следовательно, в электродвигатель.

Протектор погружного центробежного электронасоса, содержащий камеру густого масла с подпружиненным поршнем, сальниковым уплотнением, обратным и перепускным клапа25 нами и разделительную камеру, отличающийся тем, что, с целью предотвращения попадания пластовой жидкости в электродвигатель, разделительная камера снабжена уплотненным в ней подвижным поршнем, в теле которого

30 смонтирован клапан с пружиной, открывающийся при упоре штока клапана в корпус сальппкового узла, 361,309

1б

Редактор Н. Вирко

Заказ 60/8 Изд. № 19 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составигель P. Раскин

Техред Т. Ускова

Корректоры; Л. Кириллова и 3. Тарасова
