Реферат

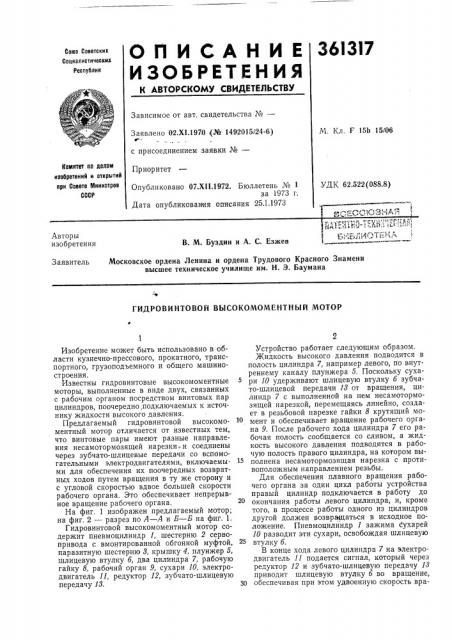

О П И С А Н И Е 36I3I7

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцналнстнческкх

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 02.Х1.197(0 (№ 1492015/24-6) с присоединением заявки №вЂ”

Приоритет

М. Кл. Г 15Ь 15/06

Камптет па делам изобретений н открытий при Совете Министров

СССР

Опубликовано 07.Xll 1972. Бюллетень № 1 за 1973 г.

Дата опубликования описания 25.1.1973

УДК 62.522(088.8) Авторы изобретения

В. М. Буздин и А. С. Езжев

Московское ордена Ленина и ордена Трудового Красного Знамени высшее техническое училище им. Н. Э. Баумана

Заявитель

ГИДРОВИНТОВОЙ ВЫСОКОМОМЕНТНЫЙ МОТОР

Изобретение может быть использовано в области кузнечно-прессового, прокатного, транспортного, грузоподъемного и общего машиностроения.

Известны гидровинтовые высокомоментные моторы, выполненные в виде двух, связанных с рабочим органом посредством винтовых пар цилиндров, поочередно, подключаемых к источнику жидкости высокого давления.

Предлагаемый гидровинтовой высокомоментный мотор отличается от известных тем, что винтовые пары имеют разные направления несамотормозящей нарезки, и соединены через зубчато-шлицевые передачи со вспомогательными электродвигателями, включаемыми для обеспечения их поочередных возвратных ходов путем вращения в ту же сторону и с угловой скоростью вдвое большей скорости рабочего органа. Это обеспечивает непрерывное вращение рабочего органа.

На фиг. 1 изображен предлагаемый мотор; на фиг. 2 — разрез по А — А и Б — Б на фиг. 1.

Гидровинтовой высокомоментный мотор содержит пневмоцилиндр 1, шестерню 2 сервопривода с вмонтированной обгонной муфтой, паразитную шестерню 8, крышку 4, плунжер 5, шлицевую втулку б, два цилиндра 7, рабочую гайку 8, рабочий орган 9, сухари 10, электродвигатель 11, редуктор 12, зубчато-шлицевую передачу 18.

Устройство работает следующим образом. жидкость высокого давления подводится в полость цилиндра 7, например левого, по внутреннему каналу плунжера 5, Поскольку сухари 10 удерживают шлицевую втулку б зубчато-шлицевой передачи 18 от вращения, цилиндр 7 с выполненной на нем несамотормозящей нарезкой, перемещаясь линейно, создает в резьбовой нарезке гайки 8 крутящий момент и обеспечивает вращение рабочего органа 9. После рабочего хода цилиндра 7 его рабочая полость сообщается со сливом, а жидкость высокого давления подводится в рабочую полость правого цилиндра, на котором выполнена несамотормозящая нарезка с противоположным направлением резьбы.

Для обеспечения плавного вращения рабочего органа за один цикл работы устройства правый цилиндр подключается в работу до окончания работы левого цилиндра, и, кроме того, в процессе работы одного из цилиндров другой должен возвращаться в исходное положение. Пневмоцилйндр I зажима Сухарей

10 разводит эти сухари, освобождая шлицевую втулку б.

В конце хода левого цилиндра 7 на электродвигатель 11 подается сигнал, который через редуктор 12 и зубчато-шлицевую передачу 18 приводит шлицевую втулку 6 во вращение, 30 обеспечивая при этом удвоенную скорость вра361317 щения цилиндра 7 по сравнению с вращением рабочего органа. При этом цилиндр 7 вывинчивается из рабочей гайки 8, возвращаясь в исходное положение. При достижении цилиндром 7 начального положения вращение шлицевой втулки б прекращается, а пневмоцилиндр 1 вводит сухари 10 в зацепление, после чего цилиндр может совершать следующий рабочий ход.

Вращающий момент гидромотора зависит от давления рабочей жидкости, диаметра плунжера и угла подъема винтовой линии нарезки.

Число оборотов гидромотора легко регулировать, так как оно зависит от подачи рабочей жидкости в полость цилиндра в единицу времени.

Предмет изобретения

Гидровинтовой высокомоментный мотор, выполненный в виде двух, связанных с рабочим органом посредством винтовых пар цилиндров, поочередно подключаемых к источнику жидкости высокого давления, отличающийся тем, что, с целью обеспечения непрерывного вращения рабочего органа, винтовые пары имеют разные направления несамотормозящей нарезки и соединены через зубчато-шлицевые передачи со вспомогательными электродвигателями, включаемыми для обеспечения их поочередных возвратных ходов путем вращения в ту же сторону и с угловой скоростью, вдвое большей скорости вращения рабочего органа.

А-А

Фог 2
