Гидравлический пульсатор давления

Гидравлический пульсатор давления

Иллюстрации

Показать все

Реферат



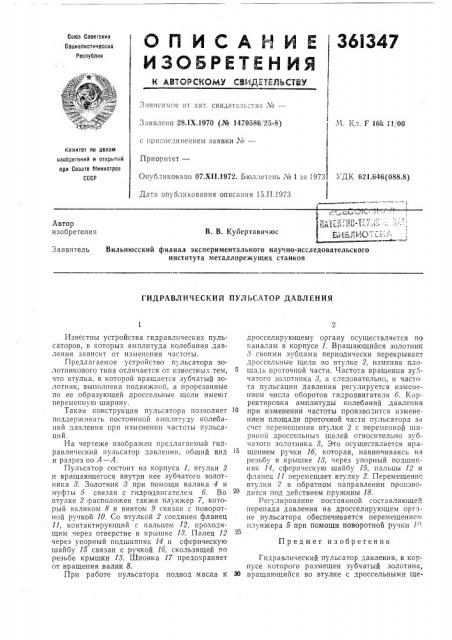

Союз Соеетских

Социалистических

Республик

М. Кл. F 16k 11/00

Зависимое от авт, свидетель=тва №вЂ”

Заявлено 28.1Х.1970 (№ 1479586, 25-8} с пвисоединением заявки ¹â€”

Комитет по делам иаобретеиий и открытий при Сосете Мииистрос

СССР

Приоритет—

Опубликовано 07.XI1,1972. Бюллетень ¹ 1 за 1973 УДК 621.646(088.8)

Дата опубликования описания 15.11.1973

Автор изобретения

В. В. Кубертавичюс

Вильнюсский филиал экспериментального научно-исследовательского института металлорежущих станков

Заявитель

ГИДРАВЛИЧЕСКИЙ 11 УЛ ЬСАТОР ДАВЛЕНИЯ

Предмет изобретения

Известны устройства гидравлических пульсаторов, в которых амплитуда колебания давления зависит от изменения частоты.

Предлагаемое устройство пульсатора золотникового типа отличается от известных тем, что втулка, в которой вращается зубчатый золотник, выполнена подвижной, а прорезанные по ее образующей дроссельные щели имеют переменную ширину.

Такая конструкция пульсатора позволяет поддерукнвать постоянной амплитуду колебаний давления при изменении частоты пульсаций.

На чертеже изображен предлагаемый гидравлический пульсатор давления, общий вид и разрез по А — А.

Пульсатор состоит из корпуса 1, втулки 2 и вращающегося внутри нее зубчатого золотника 8. Золотник 8 при помощи валика 4 и муфты 5 связан с гид радвигателем б. Во втулке 2 расположен также плунжер 7, который валиком 8 и винтом 9 связан с поворотной ручкой 10. Со втулкой 2 соединен фланец

11, контактирующий с пальцем 12, проходящим через отверстие в крышке 18. Палец 12 через упорный подшипник 14 и сферическую шайбу 15 связан с ручкой 1б, скользящей по резьбе крышки 18. Шпонка 17 предохраняет от вращения, валик 8.

При работе пульсатора подвод масла к дросселирующему органу осуществляется по каналам в корпусе 1. Вращающийся золотник

8 своими зубцами периодически перекрывает дроссельные щели во втулке 2, изменяя площадь проточной части. Частота вращения зубчатого золотника 8, - следовательно, и частота пульсации давления регулируется изменением числа оборотов гидродвигателя б. Корректировка амплитуды колебаний давления при изменении частоты производится изменением площади проточной части пульсатора за счет перемещения втулки 2 с переменной шириной дроссельных щелей относительно зубчатого золотника 8. Это осуществляется вращением ручки 1б, которая, навинчиваясь на резьбу в крышке 18, через упорный подшипник 14, сферическую шайбу 15, пальцы 12 и фланец 11 перемещает втулку 2. Перемещение втулки 2 в обратном направлении производится под,действием пружины 18.

Регулирование постоянной составляющей перепада давления на дросселирующем органе пульсатора обеспечивается перемещением нлунжера 5 при помощи поворотной ручки 1".

Гидравлический пульсатор давления, в корпусе которого размещен зубчатый золотник, ЗО вращающийся во .втулке с дроссельными ще361347

7 11 15

Составитель В. Морозов

Редактор Н. Спиридонова Техред T. Миронова Корректоры Г. Запорожец и H. Прокуратова

Заказ 740/! Изд. № 4 Тираж 404 Подписи

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» лями, отличаюшийся тем, что, с целью поддержания постоянной амплитуды колебаний давления при изменении частоты пульсаций, дроссельные щели втулки имеют переме ное сечение, а втулки связаны с приводом при помощи пальцев — толкателей,
