Реферат

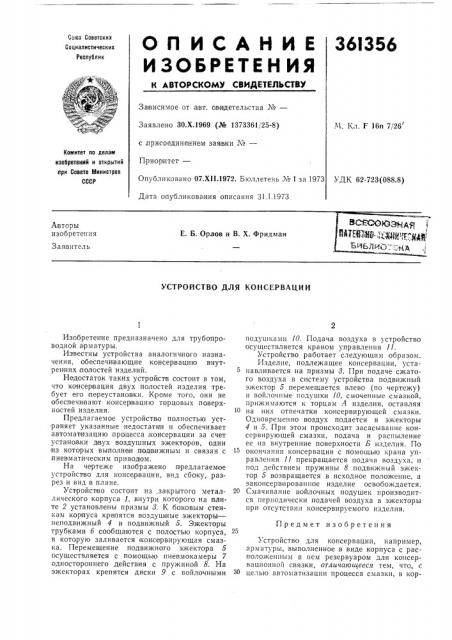

Союз Советских

36l356

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Социалистических

Республик

Зависимое от а вт. овидетельства №вЂ”

Заявлено ЗО.Х.! 969 (¹ 1373361j25-8) с присоединением заявки №вЂ”

Приормтет—

Опубликовано 07.Х11.1972. Бюллетень ¹ 1 за 1973

Дата опубликования описания 31.1.1973

М. Кл. F 16п 7/26

Комитет по делам изабретеиий и открытий при Совете Мииистрав

СССР

УДК 62-723(088.8) В : о

11ЦГЩЯ, ling Р л т >

E 1 1ЬffktQ . ::-т 1о, А вторы изобретения

Е. Б. Орлов и В. Х. Фридман

Зая:витель

УСТРОЙСТВО ДЛЯ КОНСЕРВАЦИИ

Изобретение предназначено для трубопроводной арматуры.

Известны устройства аналогичного назначения, обеспечивающие консервацию внутренних полостей изделий.

Недостаток таких устройств состоит в том, что консер|вация двух полостей .изделия требует его переустановки. Кроме того, они не обеспечивают консервацию торцовых поверхностей изделия. 10

Предлагаемое устройство полностью устраняет указанные недостатки и обеспечивает автоматизацию процесса .консервации за счет установки д вух воздушных эжекторов, один из которых выполнен подвижным и связан с пневматическим приводом.

На чертеже изображено предлагаемое устройство для консервации, вид сбоку, разрез и вид в плане.

Устройство состоит из .закрытого метал- 20 лического корпуса 1, внутри которого на плите 2 установлены призмы 8. К боковым стенкам корпуса крепятся воздушные эжекторы— неподвижный 4 и подвижный 5. Эжекторы трубками 6 сообщаются с полостью корпуса, в которую заливается консервирующая смазка. Перемещение подвижного эжектора 5 осуществляется с помощью пневмокамеры 7 одностороннего действия с пружиной 8. На эжекторах крепятся диски 9 с войлочными подушками 10. Подача воздуха в устройство осуществляется краном управления 11.

Устройство работает следующим образом.

Изделие, подлежащее консервации, устанавливается на призмы 8. При подаче сжатого воздуха в систему устройства подвижный эжектор 5 перемещается влево (по чертежу) и войлочные подушки 10, смоченные смазкой, прижимаются к торцам А изделия, оставляя на них отпечатки консервирующей смазки.

Одновременно воздух подается в эжекторы

4 и 5. При этом происходит засасывание консервирующей смазки, подача и распыление ее на внутренние поверхности Б изделия. По окончании консервации с помощью крана управления 11 прекращается подача воздуха, и под действием пружины 8 подвижный эжектор 5 возвращается в исходное положение, а законсервированное изделие освобождается.

Смачивание войлочных подушек производится периодически подачей воздуха в эжекторы при отсутствии консервируемого изделия.

Предмет изобретения

Устройство для консервации, например, арматуры, выполненное в виде корпуса с расположенным в нем резервуаром для консервационной связки, отличающееся тем, что, с целью автоматизации процесса смазки, в кор361356

Составитель М. Сакова

Редактор Н. Спиридонова Техред Т. Миронова Корректоры Л. Кириллова и А, Дзесова

Заказ 729/9 Изд. № 1 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Тип. Харьк, фпл. пред. «Патент» пусе устройства расположены два воздушных эжектора, один из которых установлен с возможностью осевого перемещения.

Я

2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения смазки торцовых поверхностей изделия его надежного крепления, на эжекторах жестко закреплены диски с войлочными подушками.

3. Устройство по п. 1, отличающееся тем, что подвижный эжектор связан с пневмоприводом.

4. Устройство по и. 1, отличающееся тем, что, с целью предотвращения возникновения противодавления в консервируемой полости изделия, в дисках выполнены отверстия, связывающие консервируемую полость с атмосферой.
