Реферат



Союз Соеетскиэ

Социалистически

Республик

36I360

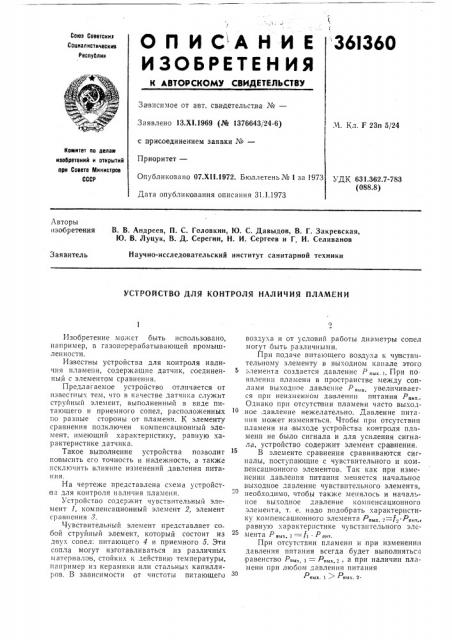

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 13.XI 1969 (№ 1376643/24-6) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 07.Xll.1972. Бюллетень № 1 за 1973

Дата опубликования описания 31.1.1973

М. Кл. F 23n 5/24

Комитет по делам изобретений и открытий

0рН Совете Министров

СССР

УДК 631.362.7-783 (088.8) Авторы изобретения

В. В. Андреев, П. С. Головкин, Ю. С. Давыдов, В. Г. Закревская, Ю. В. Луцук, В. Д. Серегин, Н. И. Сергеев и Г. И. Селиванов

Научно-исследовательский институт санитарной техники

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ НАЛИЧИЯ ПЛАМЕНИ

Изобретение может быть использовано, например, в газоперерабатывающей промышленности.

Известны устройства для контроля наличия пламени, содержащие датчик, соединен»ый с элементом сравнения.

Предлагаемое устройство отличается от извест»ых тем, что в качестве датчика служит струйный элемент, выполненный в виде питающего и приемного сопел, расположенных

»о разные стороны от пламени. К элементу сравнения подключен компенсационный элемент, имеющий характеристику, равную характеристике датчика.

Такое выполнение устройства позволиг по1высить его точность и надежность, а также исключить влияние изменений давления пит»»ия.

На чертеже представлена схема устройстIBа для контроля наличия пламени.

Устройство содержит чувствительный элемент 1, компенсационный элемент 2, элемент сравнения 8.

Чувствительный элемент представляет собой струйный элемент, который состоит из двух сопел: питающего 4 и приемного 5. Эти сопла могут изготавливаться из различных материало в, стойких к действию температуры, например из керамики или стальных капилляров. В за,висимости от чистоты питающего возду: а и от условий работы диаметры сопел могут быть различными.

При подаче питающего .воздуха к чувствительному элементу в выходном канале этого элемента создается давленис P „„„>. При по явлении пламени в пространстве между соплами выход»ое давление Р,„,„увеличивается при неизменном да влении питания Р„„,.

Однако пр» отсутствии пламени часто выход»ое,давление нежелательно. Давление пита»ия может изменяться. Чтобы при отсутствии пламени на выходе устройства контроля пламени не было сигнала и для усиления сигнала, устройство содержит элемент сравнения.

B элементе сравнения сравниваются сиг»алы, поступающие с чувствительного и ком пенсационного элементов. Так как при изменении давления питания меняется начальное выходное давление чувствительного элементы, во необходимо, чтобы также менялось и начал.»ое выходное давление компенсационного элемента, т. е. надо подобрать характеристику компенсационного элемента Р,ы„.э=f, Р„„,., равную характер»стике чувств»тельного эле25 мента Р,„| =- f, . P,„,.

При отсутствии пламени и при изменении давления питания всегда будет выполняться равенство Р, х. 1 — Р„,„-., а при наличии пламени при любом давлении питания

30 вых. 1 ) х вых. 2 °

361360

Составитель Е. Вас!отович

Техред T. Миронова

Корректоры Н. Стельмах и Г. Запорожец

Редактор Н. Вирко

Заказ 729/9 Изд. Мв Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Это :!ера!зенство давлений улавливается и усиливается элементом сравнения.

В качестве элемента сравнения можно применять, 11апрпмер, элемент сравнения системы УСЭППЛ П2ЭС.1 (ЭС-3), П2ЭС.З (3C-5)

n.in 1<21(oA- 7ибо дРУгoA.

Компенсационный элемент может быть точно таким же, как и чувствительный элемент или в качестве его используется междроссельная камера.

Предмет изобретения

1. Устройство для контроля наличия пламени, содержащее, датчик, соединенный с элементом сравнения, отличающееся тем, что, с целью повышения точности и надежности, в качестве датчика служит струйный элемент, выполненный в !виде питающего и приемного сопел, расположенных по разные стороны от пламени.

2. Устройство по п. 1, отличающееся тем, что, с целью исключения влияния изменений давления питания, к элементу сравнения подключен компенсационный элемент, имеющий характеристику, равную характеристике датч! 1 к а.
