Устройство для контроля пламени

Устройство для контроля пламени

Иллюстрации

Показать все

Реферат

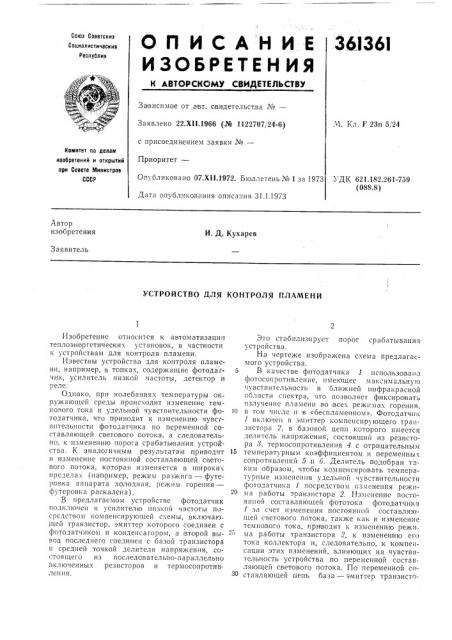

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

36.!36!

Союз Соеетскик

Социалистические

Республик

Зависимое от а вт. свидетельства №вЂ”

Ч. Кл. F 23п 5/24

Заявлено 22.XII.1966 (№ 1122707, 24-6) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 07.Xll.1972. Бюллетень № 1 за 1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.182.261-759 (088.8) Дата опубликов",íèÿ описания 31.1.1973

Автор изобретения

И. Д. Кухарев

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПЛАМЕНИ

Изобретение относится к автоматизации теплоэнергетических установок, в частности к устройствам для контроля пламени.

Известны устройства для контроля пламени, например, в топках, содержащие фотодагчик, усилитель низкой частоты, детектор и реле.

Однако, при колебаниях температуры окружающей среды происходит изменение темнового тока и удельной чувствительности фотодатчика, что п риводит к изменению чувствительности фотодатчика по переменной составляющей светового потока, а следовательно, к изменению порога срабатывания устройства. К аналогичным результатам приводит и изменение постоянной составляющей светового потока, которая изменяется в широкик пределах (например, режим разжига — футеровка аппарата холодная, режим горения— футеровка раскалена).

В предлагаемом устройстве фотодатчик подключен к усилителю низкой частоты посрсдством компенсирующей схемы, включавщей транзистор, эмиттер которого соединен с фотодатчиком н конденсатором, а зторой вывод последнего соединен с базой транзистора и средней точкой делителя напря>кения, состоящего из последовательно-параллельно включенных резисторов и термосопротив. ления.

Это стабилизирует порог срабатывания устройства.

На чертеже изображена схема предлагаемого устройства.

5 В качестве фотодатчпка 1 использовано фотосопротивление, имеющее максимальную чувствительность в ближней инфракрасной области спектра, что позволяет фиксировать излучение пламени .во IBcpx режимах горения, го в том числе и в «беспламенном». Фотодатчпк

1 включен в эмиттер компенси рующего транзистора 2, в базовой цепи которого имеется делитель напряжения, состоящий из резистора 8, термосопротивления 4 с отрицательным

15 температурным коэффициентом н переменных сопротивлений 5 и 6. Делитель подобран таким образом, чтобы компенсировать температурные изменения удельной чувствительности фотодатчика 1 посредством изменения режи20 ма работы транзистора 2. 11змснение постоянной составляющей фототока фотодатчика

1 за счет изменения постоянной составляк>щей светового потока, также как и изменен Ie темно вого тока, прмводит к изменению режи -25 ма работы транзистора 2, к изменению его тока коллектора и, следовательно, к компецсации этих изменений, влияющих на чувствительность устройства по переменной составляющей светового потока. По переменной составляющей цепь база — эмиттер транзисто36!361

Составитель В. Варфоломеев

Техред Т. Миронова Корректоры Е. Сапунова н Л. Бадылама

Редактор С. Титова

Заказ 729/9 Изд. Мв 1 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушскаи наб.. a. 4/6

Тип. Харьк. фил. пред. «Патент» ра 2 блокирована конденсатором 7. Сигнал с фотодатчика 1 поступает на вход усилителя низкой частоть1 8 — 13, детектируется детектором 14 — 15, в результате чего накопительный конденсатор 16 заряжается до напряжения, достаточного для запирания транзистора 17 электронного реле.

Предмет изобретения

Устройство для контроля пламени, например, в топках, содержащее фотодатчик, усилитель низкой частоты, детектор и реле, отличающееся тем, что, с целью стабилизации порога срабатывания, фотодатчик подключен к усилителю посредспвом компенсирующей б схемы, включающей транзистор, эмиттер которого соединен с фотодатчиком и конденсатором, а второй вывод последнего соединен с базой транзистора и средней точкой делителя напряжения, состоящего из последовательно10 параллельно включенных резисторов и термосопротивления.
