Реферат



36I50I

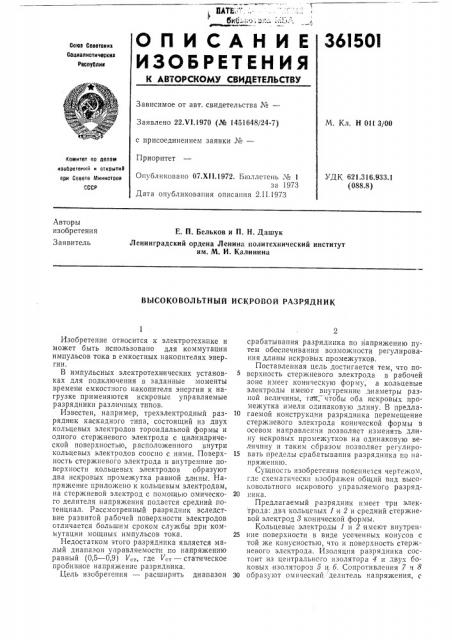

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 22.Ч1.1970 (№ 1451648/24-7) с присоединением заявки №вЂ”

Приоритет

М. Кл. Н Olt 3/00

Котхитет оо делам изобретений и открытий ори Совете министров

СССР

УДК 621.316.933.1 (088.8) Опубликовано 07,Х11.1972. Бюллетень № 1 за 1973

Дата опубликования описания 2.II.1973

Авторы изобретения

Заявитель

E. П. Бельков и П. Н. Дашук

Ленинградский ордена Ленина политехнический институт им.М. И. Калинина

ВЫСОКОВОЛЪТНЫЙ ИСКРОВОЙ РАЗРЯДНИК

Изобретение относится к электротехнике и может быть использовано для коммутации импульсов тока в емкостных накопителях энер гии.

В импульсных электротехнических установках для подключения в заданные моменты времени емкостного накопителя энергии к нагрузке применяются искровые управляемые разрядники различных типов.

Известен, например, трехэлектродный разрядник каскадного типа, состоящий из двух кольцевых электродов тороидальной формы и одного стержневого электрода с цилиндрической поверхностью, р асположенного внутри кольцевых электродов соосно с ними. Поверхность стержневого электрода и внутренние поверхности кольцевых электродов образуют два искровых промежутка равной длины. Напряжение приложено к кольцевым электродам, на стержневой элсктрод с помощью омического делителя напряжения подается средний потенциал. Рассмотренный разрядник вследствие развитой рабочей поверхности электродов отличается большим сроком службы при коммутации мощных импульсов тока.

Недостатком этого разрядника является малый диапазон управляемости по напряжению равный (0,5 — 0,9) V„, где V„— статическое пробивное напряжение разрядника.

Цель изобретения — расширить диапазон срабатывания разрядника по напряжению путем обеспечивания возможности регулирования длины искровых промежутков.

Поставленная цель достигается тем, что поверхность стержневого электрода в рабочей зоне имеет коническую форму, а кольцевые электроды имеюг внутренние диаметры разной величины, TBR, чтооы оба искровых промежутка имели одинаковую длину. В предла10 гаемой конструкции разрядника перемещение стержневого электрода конической формы в осевом направлении позволяет изменять длину искровых промежутков на одинаковую величину и таким сбразом позволяет регулиро15 вать пределы срабатывания разрядника по напряжению.

Сущность изобретения поясняется чертежом, где схематически изображен общий вид высоковольтного искрового управляемого разряд20 ника.

Предлагаемый разрядник имеет три электрода: два кольцевых 1 и 2 и средний стержневой электрод 8 конической формы.

Кольцевые электроды 1 и 2 имеют внутрен25 t!èå поверхности в виде усеченных конусов с той же конусностью, что и поверхность стержневого электрода. Изоляция разрядника состоит из центрального изолятора 4 и двух боковых изоляторов 5 и. 6. Сопротивления 7 и 8

30 образуют омический делитель напряжения, с

361501

Предмет изобретения

Составитель С. Шутова

Техред А. Камышникова

Редактор В, Фельдман

Корректоры: . Миронова и Л. Чуркина

Заказ 65/8 Изд. М 24 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 помощью которого подается потенциал на стержневой электрод 2.

Разрядник работает следующим образом. В зарядном режиме напряжение приложено к кольцевым электродам 1 и 2, а на средний стержневой электрод 8 с помощью омического делителя напряжения из сопротивлений 7 и 8 подается потенциал так, чтобы напряжение поровну делилось между двумя искровыми промежутками. Запуск разрядника производится путем подачи на средний электрод 8 импульса высокого напряжения, при воздействии которого на одном из искровых промежутков возникает перенапряжение, и он пробивается, другой промежуток пробивается под действием напряжения источника питания.

При необходимости изменить пределы срабатывания разрядника стержневой электрод 8 перемещается в осевом направлении. Так как при перемещении стержневого электрода вдоль оси длина искровых промежутков может изменяться от максимальной (верхнее положение электрода 8) до минимальной (нижнее положение электрода 8), то диапазон управляемости разрядника по напряжению расширяется от статического пробивного напряжения разрядника при максимальной длине искровых промежутков до минимального напряжения 1 — 2 кв.

Высоковольтный искровой разрядник, содержащий соосно расположенные электроды, внутренний из которых имеет коническую по15 верхность, и делитель напряжения, подключенный между внутренним и наружным электродами, отличающийся тем, что, с целью расширения диапазона срабатывания разрядника, поверхности наружных электродов, обращен20 ные к внутреннему электроду, имеют форму усеченных конусов.
