Устройство для крепления печатных плат

Устройство для крепления печатных плат

Иллюстрации

Показать все

Реферат

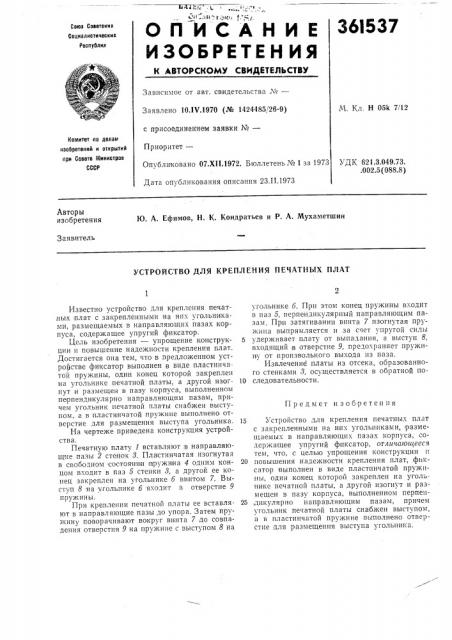

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Соеетскил

Социал истическил

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 10ЛУ.1970 (№ 1424485/26-9) с присоединением заявки ¹â€”

П р иор итет—

Опубликовано 07.XII.1972. Бюллетень № 1 за 1973

М. Кл. Н 05k 7/12

Номитет по делам изобретений и открытий при Совете Министров

СССР

Ъ ДК 621 3 049 73 .002.5 (088.8) Дата опубликования описа ния 23.11.1973

Авторы изобретения

Ю. А. Ефимов, H. К. Кондратьев и P. А. Мухаметшин

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ПЕЧАТНЫХ ПЛАТ

Известно устройство для крепления печатных плат с закрепленными на них угольниками, размещаемых в направляющих пазах корпуса, содержащее упругий фиксатор, Цель изобретения — упрощение конструкции и повышение надежности крепления плат.

Достигается она тем, что в предложенном устройстве фиксатор выполнен в виде пластинчатой пружины, один конец которой закреплен на угольнике печатной платы, а другой изогнут и размещен в пазу корпуса, выполненном перпендикулярно направляющим пазам, причем угольник печатной платы снабжен выступом, а в пластинчатой пружине выполнено отверстие для размещения выступа угольника.

На чертеже приведена конструкция устройства.

Печатную плату 1 вставляют в направляющие пазы 2 стеганок 3. Пла стинчатая изогнутая в свс бодном состоянии пружинна 4 одним концом входит в паз 5 стенки 3, а другой ее конец закреплен на угольнике 6 винтом 7. Выступ 8 на угольнике 6 входит в отверстие 9 пружины.

При креплении печатной платы ее вставляют в направляющие пазы до упора. Затем пружину поворачивают вокруг винта 7,до совпадения отверстия 9 на пружине с выступом 8 на угольнике 6. Прп этом конец пружины входит в паз 5, перпендикулярный направляющим пазам. При затягивании винта 7 изогнутая пружина выпрямляется и за счет упругой силы

5 удерживает плату от выпадания, а выступ 8, входящий:в отверстие 9, предохраняет пружину от произвольного выхода пз паза.

Извлечение платы из отсека, образованного стенками 8, осуществляется в обратной по10 следовательности.

ПредhIåт изобipетения

15 Устройство для крепления печатны;. плат с закрепленными на них угольниками,,размещаемых в направляющих пазах корпуса, содержащее упругий фиксатор, отличающееся тем, что, с целью упрощения конструкции и

20 повышения надежности крепления плат, фиксатор .выполнен в виде пластинчатой пружины, один конец которой закреплен на угольнике печатной платы, а другой изогнут и размещен в пазу корпуса, выполненном перпен25 дикулярно направляющим пазам, причем угольник печатной платы снабжен выступом, а в пластинчатой пружине .выполнено отверстие для размещения выступа угольника.

361537

Составитель И. Степанов

Техред T. Ускова редактор Б. Федотов

Корректор А. Васильева

Тип. Харьк. фил. пред. «Патент»

Заказ 738/7 Изд. _#_ 16 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5Ê-35, Раушская наб., д. 4/5
