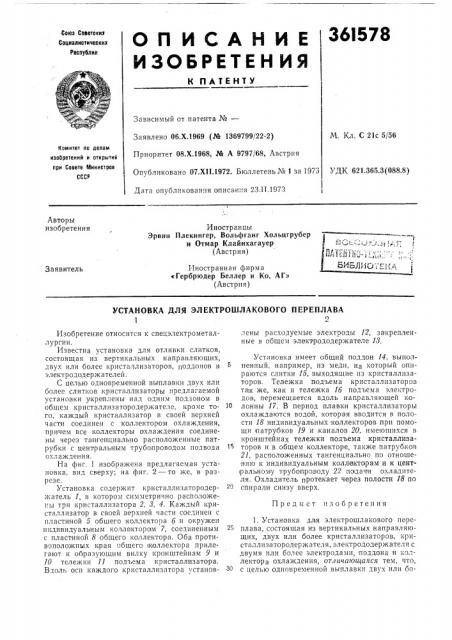

О ll И (. A H И E 36I578

ИЗОБРЕТЕН ИЯ

Союз Советокин

Социелиотичеокин

Республик

Ж

„ /

К ПАТЕНТУ

Зависимый от патента №вЂ”

М. Кл. С 21с 5/56

Заявлено 06.Х 1969 (№ 1369799/22-2) Комитет ло делам

Приоритет 08.Х.!968, № А 9797/68, Австрия

Опубликовано 07.XII.1972. Бюллетень № 1 за 1973 УДК 621.365.3(088.8) изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 23.11.!973

Авторы изобретения

Иностранцы

Эрвин Плекингер, Вольфганг Хольцгрубер и Отмар Клайнхагауер (Австрия) Иностранная фирма

«Гербрюдер Беллер и Ко, АГ» (Австрия) Заявитель

УСТАНОВКА ДЛЯ ЭЛЕКТРОШЛАКОВОГО ПЕРЕПЛАВА

1 2

Предмет изобретения

Изобретение относится к спецэлектрометаллургии.

Известна установка для отливки слитков, состоящая из вертикальных направляющих, двух или более кристаллизаторов, поддонов и электродо,держателей.

С целью одновременной выплавки двух или более слитков кристаллизаторы предлагаемой установки укреплены над îдним поддоном в общем кристаллизатородержателе, кроме то- !О го, каждый кристаллизатор в своей верхней части соединен с коллектором охлаждения, причем все коллекторы охлаждения соединены через тантенциально расположенные патрубки с центральным трубопроводом подвода охлаждения.

На фиг. 1 изображена предлагаемая установка, вид сверху; на фиг. 2 — то >ке, в раз.резе.

Установка содержит кристаллизатородержатель I, в котором симметрично расположены трн кристаллизатора 2, 3, 4. Каждый кристаллизатор в своей .верхней части соединен с пластиной 5 общего коллектора 6 и окружен ипдивидуальнывт коллектором 7, соединенным 2: с пластиной 8 общего коллектора. Оба противоположных драя общего коллектора прилегают к образующим вилку кронштейнам 9 и

10 тележки 11 подъема кристаллизатора.

Вдоль оси каждого кристаллизатора установ- 3О лены расходуемые электроды 12, закрепленные в общем электрододержателе 18.

Установка имеет общий поддон 14, выполненный, например, из меди, на который опираются слитки 15, выходящие из кристаллизаторов. Тележка подъема кристаллизаторов та к же, как и тележка 15 подъема электродов, перемещается вдоль направляющей колонны 17. В период плавки кристаллизаторы охлаждаются водой, которая вводится в полости 18 индивидуальных коллекторов при помощи патрубков 19 и каналов 20, имеющихся в кронштейнах тележки подъема кристаллизаторов и в общем коллекторе, также патрубков

21, расположенных тангенциально по отношению к индивидуальным коллекторам и к цент ральному трубопроводу 22 подачи охладителя. Охладитель протекает через полости 18 по спирали снизу вверх.

1. Установка для электрошлакового переплава, состоящая из вертикальных направляющих, двух или более кристаллизаторов, кристаллизатородержателя, электрододержателя с двумя или более электродами, поддона и коллектора охлаждения, отличающаяся тем, что, с целью одновременной выплавки двух или бо361578 лее слитков, кристаллизаторы установлены над одним поддоном в общем кристаллизатародержателе.

2. Установка по,п. 1, отличающаяся тем, что каждый кристаллизатор в своей верхней части соединен с охватывающим его коллектором охлаждения, причем все коллекторы охлажде ния соединены через тангенциально расположенные патрубки с центральным трубопроводом подвода охладителя.
