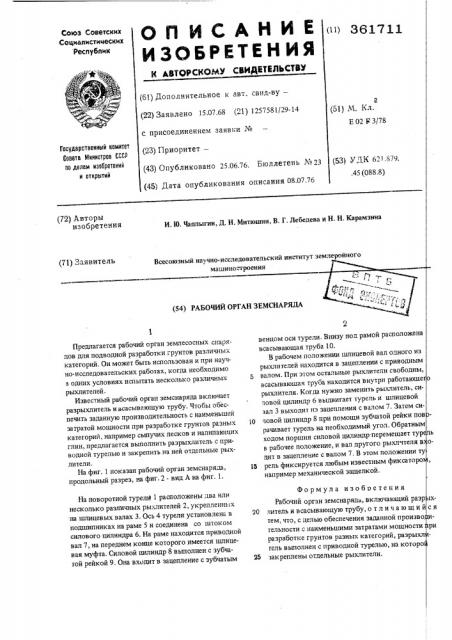

Оп И САНИ Е

ИЗОБРЕТЕН ИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 3617 1 1 (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.07.68 (21) 1257581/29-14 с присоединением заявки _#_(23) Приоритет— (43) Опубликовано 25.06.76. Бюллетень ¹2 (45) Дата опубликования описания 08.07.76

Гооударствеииый комитет

Совета Министров СССР по делам иэооретений и открытий (72) Авторы изобретения

И. Ю. Чаплыгин, Д. Н. Митюшин, В. Г. Лебедев (71) Заявитель

Всесоюзный научно-исследовательский институт з машино роения (54) РАБОЧИЙ ОРГАН ЗЕМСНАРЯДА

Предлагается рабочий орган землесосных снарядов для подводной разработки грунтов различных категорий. Он может быть использован и при научно-исследовательских работах, когда необходимо в одних условиях испытать несколько различных рыхлителей.

Известный рабочий орган земснаряда включает разрыхлитель и всасывающую трубу. Чтобы обеспечить заданную производительность с наименьшей затратой мощности при разработке грунтов разных категорий, например сыпучих песков и налипающих глин, предлагается выполнить разрыхлитель с приводной турелью и закрепить на ней отдельные рыхли тели, На фиг. 1 показан рабочий орган земснаряда, продольный разрез, на фиг. 2 - вид А на фиг. 1.

На поворотной турели 1 расположены два или несколько различных рыхлителей 2, укрепленных .на шлицевых валах 3. Ось 4 турели установлена в подшипниках на раме 5 и соединена со штоком силового цилиндра 6. На раме находится приводной вал 7, на переднем конце которого имеется шлицевая муфта. Силовой цилиндр 8 выполнен с зубчатой рейкой 9. Она входит в зацепление с зубчатым венцом оси турели. Внизу под рамой расположена всасывающая труба 10.

В рабочем положении шлицевой вал одного из рыхлителей находится в зацеплении с приводным валом. При этом остальные рыхлители свободны, всасывающая труба находится внутри работаюше рыхлителя. Когда нужно заменить рыхлитель, силовой цилиндр 6 выдвигает турель и шлицевой зал 3 выходит из зацепления с валом 7. Затем си10 човой цилиндр 8 при помощи зубчатой рейки поврачивает турель на необходимый угол. Обратным ходом поршня силовой цилиндр перемещает тур ь в рабочее положение, и вал другого рыхлчтеля в одит в зацепление с валом 7. В этом положении ту

15 рель фиксируется любым известным фиксаторо например механической защелкой.

Формула изобретения

Рабочий орган земснаряда, включающий разр х20 литель и всасывающую трубу, отличающийся тем, что, с целью обеспечения заданной произво тельности с наименьшими затратами мощности ри разработке грунтов разных категорий, разрыхлгель выполнен с приводной турелью, на которо

25 закреплены отдельные рыхлители.

361711

Составитель О. Старосельская

Техред И Ковач Корректор Н. Золотов ская

Редактор Т. Киселева

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 1812/258 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
