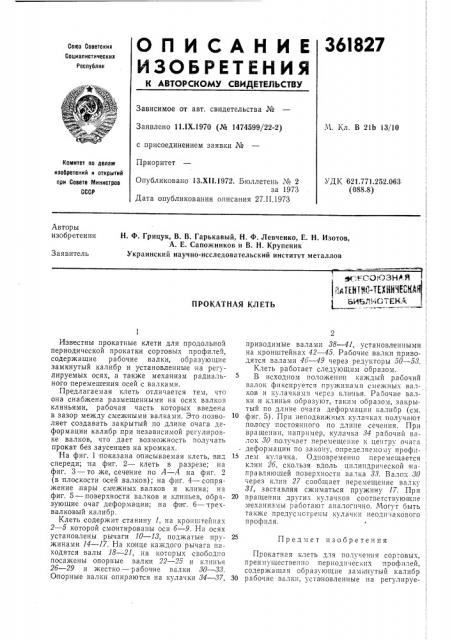

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.1Х.1970 (¹ 1474599/22-2) с присоединением заявки №

Приоритет

М. Кл. В 21Ь 13/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621,771.252.063 (088.8) Опубликовано 13.XII.1972. Бюллетень № 2 за 1973

Дата опубликования описания 27.П.1973

Авторы изобретения

Н. Ф. Грицук, В. В. Гарькавый, Н. Ф. Левченко, Е. Н. Изотов, А. Е. Сапожников и В. Н. Крупеник

Украинский научно-исследовательский институт металлов

Заявитель иск-. :-СО ЗЧ в.H,:, y8(-Т(ИЙЕЯ

g g g /1 И С Т Е К Ф.

ПРОКАТНАЯ КЛЕТЬ

Предмет изобретения

Известны прокатные клети для продольной периодической прокатки сортовых профилей, содержащие рабочие валки, образующие замкнутый калибр и установленные на регулируемых осях, а также механизм радиальното перемещения осей с валками.

Предлагаемая клеть отличается тем, что она снабжена размещенными на осях валков клиньями, рабочая часть которых введена в зазор между смежными валками. Это позволяет создавать закрытый по длине очага деформации калибр при независимой регулировке валков, что дает возможность получать прокат без заусенцев на кромках.

На фиг. 1 показана описываемая клеть, вид спереди; на фиг. 2 — клеть в разрезе; на фиг. 3 — то же, сечение по А — А на фиг. 2 (в плоскости осей валков); на фиг. 4 — сопряжение, пары смежных валков и клина; на фиг. 5 — поверхности валков и клиньев, образующие очаг деформации; на фиг. 6 — трехвалковый калибр.

Клеть содержит станину 1, на кронштейна.;

2 — 5 которой смонтированы оси 6 — 9. На осях установлены рычаги 10 — 18, поджатые пружинами 14 — 17. На ко нце каждого рычага находятся валы 18 — 21, на которых свободно посажены опорные валки 22 — 25 и клинья

26 — 29 и жестко — рабочие Iaлки 80 — 88.

Опорные валки опираются на кулачки 84 — 87, 2 приводимые валами 88 — 41, установленными, на кронштейнах 42 — 45. Рабочие валки приво-, дятся валами 46 — 49 через редукторы 50 — 58., Клеть работает следующим образом.

В исходном положении каждый рабочий . валок фиксируется пружинами смежных ва7ков и кулачками через клипья. Рабочие валки и клинья образуют, таким образо;I, закрытый по длине очага деформации калибр (см.

10 фиг. 5). При неподвижных кулачках получают полосу постоянного по длине сечения. При вращении, например, кулачка 84 рабочий ва- . лок 80 получает перемещение к центру очага деформации по закон ., определяемому профц15 лем кулачка. Одновременно перемещается клин 26, скользя вдоль цилиндрической направляю:цей поверхности валка 88. Валок 80 через клин 27 сообщает перемещение валку

8l, заставляя сжиматься пружину 17. При

20 вращении других кулачков соответствующие механизмы работают аналогично. Могут быть также предусмотрены кулачки неодинакового профиля.

Прокатная клеть для получения сортовых, преимуществе IIIo периодических профилей, содержащая образующие замкнутый калибр

30 рабочие валки, уста новленные на регулируе361827

Фиг. 7. Аг 1

А-Д

Фцг 5

Фиг ф мых осях, и механизм радиального перемещения осей свалками,,отличающаяся тем,,что, с целью создания закрытого по длине очага деформации калибра при независимой регулировке валков, она снабжена установленными на осях валков клиньями, рабочая часть которых введена в зазор между смежными валкамии.

361827

Фое Б Ъг 5
