Реферат

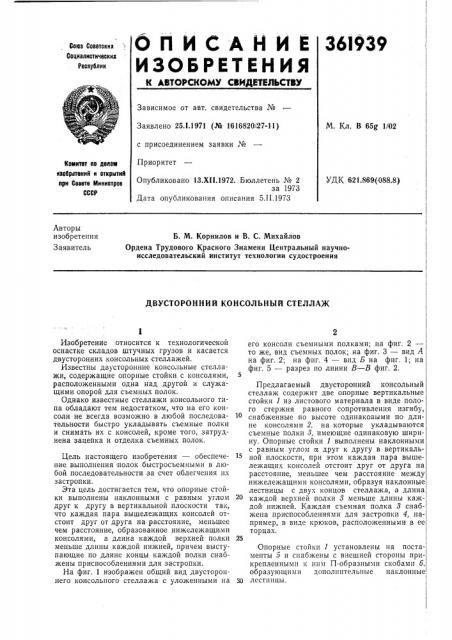

ОПИСАЙЙE 36I939

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 25.1.1971 (¹ 1616820/27-И) с присоединением заявки №

Приоритет

М. Кл. В 65g 102

Комитет по делам изобретеиий и OTKphlTHII при Совете твиииотров

СССР

Опубликовано 1,3.XI!.1972. Бюллетень № 2 за 1973

Дата опубликования описания 5.П.1973

УДК 621.869(088.8) Авторы изобретения

Заявитель

Б. М. Корнилов и В. С. Михайлов

Ордена Трудового Красного Знамени Центральный научноисследовательский институт технологии судостроения

ДВУСТОРОННИИ КОНСОЛЬНЫЙ СТЕЛЛА)К

Изобретение относится к технологической оснастке складов штучных грузов и касается двусторонних консольных стеллажей.

Известны двусторонние консольные стеллажи, содержащие опорные стойки с консолями, расположенными одна над другой и служащими опорой для съемных полок.

Однако известные стеллажи консольного типа обладают тем недостатком, что на его консоли не всегда возможно в любой последовательности быстро укладывать съемные полки и снимать их с консолей, кроме того, затруднена зацепка и отделка съемных полок.

Цель настоящего изобретения — обеспечение выполнения полок быстросъемными в любой последовательности за счет облегчения их застропки.

Эта цель достигается тем, что опорные стойки выполнены наклонными с равным углом друг к другу в вертикальной плоскости так, что каждая пара вышележащих консолей отстоит друг от друга на расстояние, меньшее чем расстояние, образованное нижележащими консолями, а длина каждой верхней полки меньше длины каждой нижней, причем выступающие по длине, концы каждой полки снабжены приспособлениями для застропки.

На фиг. 1 изображен общий вид двустороннего консольного стеллажа с уложенными па

его консоли съемными полками; на фиг. 2 —;

1 то же, вид съемных полок; на фиг. 3 — вид А

1 на фиг. 2; на фиг. 4 — вид Б на фиг. 1; на, фиг. 5 — разрез по линии  — В фиг. 2.

Предлагаемый двусторонний консольный стеллаж содержит две опорные вертикальные, стойки 1 из листового материала в виде поло- го стержня равного сопротивления изгибу, снабженные по высоте одинаковыми по дли- не консолями 2, на которые укладываются

1 съемные полки 8, имеющие одинаковую шири-1 ну. Опорные стойки 1 выполнены наклонными с равным углом а друг к другу в вертикаль1 ной плоскости, при этом каждая пара выше- лежащих консолей отстоит друг от друга на расстояние, меньшее чем расстояние между нижележащими консолями, образуя наклонные, лестницы с двух концов стеллажа, а длина, каждой верхней полки 8 меньше длины каж-, дой нижней. Каждая съемная полка 3 снаб-1 жена приспособлениями для застропки 4, на-1 пример, в виде крюков, расположенными в ее торцах.

Опорные стойки 1 установлены на поста- менты 5 и снабжены с внешней стороны при-! крепленнымп к нпм П-образными скобамн 6„ образующими дополнительные наклонные

30 лестницы.,36И39

Работа консольного стеллажа происходит следующим образом.

Укладка съемных полок 8 с грузами 7 на консоли 2 производится с гарантированным боковым зазором с помощью подъемного крана, который также снимает их с консолей.

Для снятия с консолей заданной съемной полки с грузами ее крюки 4 сцепляются с зацепляющими элементами захватных приспособлений подъемного крана, после чего крюки подьемного крана приподнимают съемную полку, выводят ее со стеллажа и транспортируют к месту ее ручной загрузки или разгрузки.

Укладка съемной полки с грузами на консоли производится в обратном порядке, а загрузка и разгрузка стеллажа всегда осуществляются со стороны прохода между стеллажами, т. е. сбоку.

Предмет изобретения

Двусторонний консольный стеллаж, содержащий опорные стойки с консолями, расположенными одна над другой и служащими опорой для съемных полок, отличающийся тем, что, с целью выполнения полок быстросъемными в любой последовательности путем облегчения их застропки, опорные стойки выполнены наклонными с равным углом друг к другу в вертикальной плоскости так, что каждая пара вышележащих консолей отстоит одна от другой на расстоянии, меньшем расстояния, образованного нижележащими консолями, а дли15 на каждой верхней полки меньше длины каждой нижней, причем выступающие по длине концы каждой полки снабжены приспособлениями для застропки.
