Реферат



Класс 63d, 5

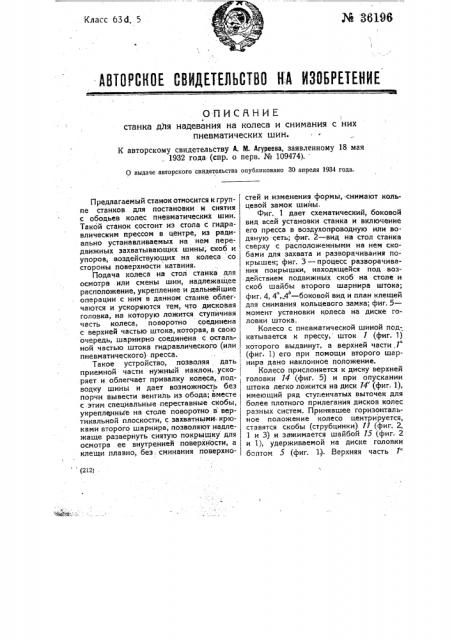

АВТОРСКОЕ СВИДЕТЕПЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ станка д1я надевания на колеса и снимания с них пневматических шин.

К авторскому свидетельству А. М. Агуреева, заявленному 18 мая . 1932 года (спр. о перв. № 109474)..

0 выдаче авторского свидетельства опубликовано ЗО апреля 1934 года.

Предлагаемый станок относится к группе станков для постановки и снятия с ободьев колес пневматических шин.

Такой станок состоит из стола с гидравлическим прессом в центре, из радиально устанавливаемых на нем передвижных захватывающих шины, скоб и упоров, воздействующих на колеса со стороны поверхности катания.

Подача колеса на стол станка для осмотра или смены шин, надлежащее расположение, укрепление и дальнейшие операции с ним в данном станке облегчаются и ускоряются тем, что дисковая головка, на которую ложится ступичная часть колеса, поворотно соединена с верхней частью штока, которая, в свою очередь, шарнирно соединена с остальной частью штока гидравлического (или пневматического) пресса. !

Такое устройство, позволяя дать приемной части нужный наклон,.уско- I ! ряет и облегчает привалку колеса, подводку шины и дает возможность без порчи вывести вентиль из обода; вместе с .этим специальные переставные скобы, укреплЕнные на столе поворотно в вертикальной плоскости, с захватнымм-. крюками второго шарнира, позволяют надлежаще развернуть снятую покрышку для осмотра ее внутренней поверхности, а клещи плавно, без, сминания поверхностей и изменения формы, снимают кольцевой замок шины.

Фиг. 1 дает схематический, боковой вид всей установки станка и включение его пресса в воздухопроводную или во. дяную сеть; фиг. 2 — вид на стол станка сверху с расположенными на нем скобами для захвата и разворачивания покрышек; фиг. 3 — процесс разворачивания покрышки, находящейся под воздействием подвижных скоб на столе и скоб шайбы второго шарнира штока; фиг. 4, 4", 4 — боковой вид и план клещей для снимания кольцевого замка; фиг. 5— момент установки колеса на диске головки штока.

Колесо с пневматической шиной подкатывается к прессу, шток (фиг. 1) которого выдвинут, а верхней части 7 (фиг. 1) его при помощи второго шарнира дано наклонное положение.

Колесо прислоняется к диску верхней головки 14 (фиг. 5) и при опускании штока легко ложится на диск !4 (фиг. 1), имеющий ряд стуг;енчатых выточек для более плотного прилегания дисков колес разных систем. Принявшее горизонтальное положение колесо центрируется, ставятся скобы (струбцинки) 11 (фиг. 2, 1 и 3) и зажимается шайбой 15 (фиг. 2 и 1), удерживаемой на диске головки болтом 5 (фиг. 1). Верхняя часть !" гe (фиг. 1) легким нажимом ставится в вертикальное положение и радиально установленные скобы.(струбцинки) 11 (фиг. 2 и 3), сжимая кромки покрышки 25, 26 (фиг. 1 и 3), позволяют нажимом лопаток 72 (фиг. 3) снять запорное кольцо.

Чтобы оно преждевременно и со значи- тельной силой не слетело, скобы 11 имеют задерживающие выступы 31 (фиг. 3). При опускании штока пресса вниз и придании верхней части его (штока) наклона легко выходит вентиль камеры, которая с покрышкой, удерживаемой скобами 71, остается на подставках 6 (фиг. 1) стола пресса.

При помощи лопаток 12 (фиг. 3), ззводимых между двумя пальцами на боковой поверхности скоб 77 (фиг. 3), скобы, захватывая верхние кромки покрышек, наклоняются наружу и отводят верхнюю сторону покрышки в то время, как нижняя ее сторона отводится крючками 21 (фиг. 1 и 3) диска второго шарнира. Наклоненные наружу скобы 11 удерживаются соответствующей перестановкой шплинтов 32 (фиг. 2) в отверстия радиально направляющих скобы угольников 7 (фиг. 2); раздвигающее усилие и положение крючков -21 обусловли:вается опусканием до нужного положения штока пресса; от скольжения на опорах стола в радиальном направлении разведенная покрышка удерживается центрирующим, угольником.8 (фиг. 1 и 2), который удерживается зажимами 9 и 10 (фиг. 1 и 2). В закрепленной таким образом и разведенной покрышке осматривается состояние ее внутренней поверхности; если оно находится неудовлетворительным, то .при незначительном. поднятии штока 1 (фиг. 1),ïðåññà крючки 2/ (фиг. 1 и 3) освобождают нижние кромки покрышки; переставив штыри 32 и отпустив упорные угольники 8 (фиг. 2), покрышки снимают с наклонного для облегчения этой операции диска и заменяют другой, в которую уложена камера, частично наполненная воздухом. Выравнив положение опущенного колеса, после заводки вентиля, под захваты скоб вновь ставят запорное кольцо, поправляя кромки покрышки над ним специальной

1 лапчатой оправкой. Отпуская болт 5 (фиг. 1), снимают крепяшую шайбу 15 и, придав шарнирной части штока 1 (фиг. 5).пресса (фиг. 1) наклонное положение, снимают колесо.

Правильное и одновременное нажатие на кромки покрышки для удаления запорного кольца легко достигается -применением клещей 37 (фиг. 1), которые устанавливаются на скобах (струбцинках) 11 (фиг. 1 и3) с удлиненными предохранительными выступами 31 (фиг. 2).

Разводка. губ 37 (фиг. 4 ) клещей, которой способствуют пружины 38 и дальнейший захват ими кольца 46(фиг. 4), производится одновременно посредством ь рычага 42 (фиг. 4 ), передающего усилие к двум другим клещам при помощи шарнирно связанных тяг 40 (фиг. 4"), действующих на поводки 39.

Применение клещей позволяет освободить запорное кольцо без повреждения кромок покрышек и без изменения формы самого кольца.

Предмет изобретения

1. Станок для надевания на колеса и снимания с них пневматических шин с применением гидравлического пресса до поднимания и опускания рбода и переставных скоб для удерживания на месте шины при поднимании и опускании обода, отличающийся тем, что в целях плавного освобождения вентиля из обода при снимании и надевании шины, головка 14 ; (фиг. I) поршневого штока сочленена с последним поворотно, в целях же разворачивания снятой шины для осмотра внутреннего ее состояния, поршневой шток пресса снабжен второй шарнирно сочлененной.с ним головкой 74 с крюками 21 (фиг. 1), а переставные скобы 71 укреплены на столе поворотно в вертикальной плоскости.

2. Применение при станке по и. 1 клещей 37 (фиг. 4) для снимания кольцевого замка 46, приводимых в действие посредством пружины 38 и рычажной системы 39 — 45.

В авторскому свидетельству А. M. Агуреева Ъ 36196 фигГ
