36l968

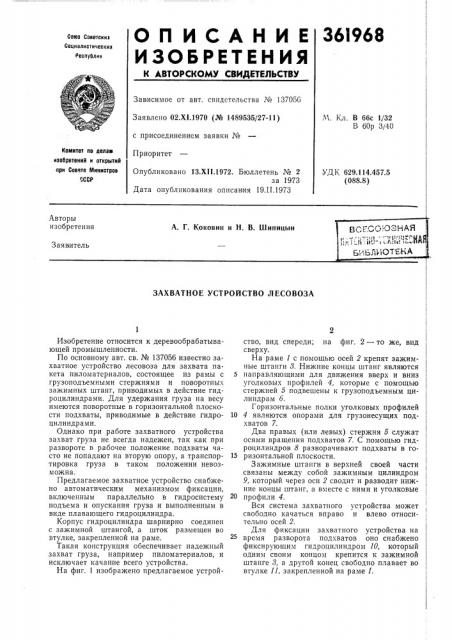

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскин

Социалистическин

Республик

Зависимое от авт. свидетельства № 13705G

Заявлено 02.XI.1970 (¹ 1489535127-11) с присоединением заявки №

Приоритет

М. Кл. В 66с 1/32

В 60р 3j40

Комитет по делам изобретеиий и открытий при Совете ййииистров сссР

Опубликовано 1. З.XII.1972. Бюллетень № 2 за 1973

Дата опубликования описания 19.11.1973

УДК 629.114.457.5 (088.8) ЗАХВАТНОЕ УСТРОЙСТВО ЛЕСОВОЗА

Изобретение относится к деревообрабатывающей промышленности.

По основному авт. св. № 137056 известно захватное устройство лесовоза для захвата пакета пиломатериалов, состоящее из рамы с грузоподъемными стержнями и поворотных зажимных штанг, приводимых в действие гидроцилиндрами. Для удержания груза на весу имеются поворотные в горизонтальной плоскости подхваты, приводимые в действие гидроцилиндрами.

Однако при работе захватного устройства захват груза не всегда надежен, так как при развороте в рабочее положение подхваты часто не попадают на вторую опору, а транспортировка груза в таком положении невозможна.

Предлагаемое захватное устройство снабжено автоматическим механизмом фиксации, включенным параллельно в гидросистему подъема и опускания груза и выполненным в виде плавающего гидроцилиндра.

Корпус гидроцилиндра шарнирно соединен с зажимной штангой, а шток размещен во втулке, закрепленной на раме.

Такая конструкция обеспечивает надежный захват груза, например пиломатериалов, и исключает качание всего устройства.

На фиг. 1 изображено предлагаемое устрой2 ство, вид спереди; на фиг. 2 — то же, вид сверху. !

На раме 1 с помощью осей 2 крепят зажимные штанги 8. Нижние концы штанг являются

5 направляющими для движения вверх и вниз уголковых профилей 4, которые с помощью стержней 5 подвешены к грузоподъемным цилиндрам 6, Горизонтальные полки уголковых профилей

10 4 являются опорами для грузонесущих подхватов 7.

Два правых (или левых) стержня б служат осями вращения подхватов 7. С помощью гидроцилиндров 8 разворачивают подхваты в го15 ризонтальной плоскости.

Зажимные штанги в верхней своей части связаны между собой зажимным цилиндром

9, который через оси 2 сводит и разводит нижние концы штанг, а вместе с ними и уголковые

20 профили 4.

Вся система захватного устройства может свободно качаться вправо и влево относительно осей 2.

Для фиксации захватного устройства на время разворота подхватов оно снабжено фиксирующим гидроцилиндром 10, который одним своим концом крепится к зажимной штанге 8, а другой конец свободно плавает во втулке 11, закрепленной на раме 1.

361968 ( г

1 (! ) !

11 !и (! !

)1 !

Фиг.

Составитель Л. Кузнецов

Текред T. Миронова Корректоры: А, Николаева и Л. Корогод

Редактор Л. Василькова

Заказ 258/16 Изд. № 1024 Тира-ж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, УК-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2

Гидр оцил и ндр 10 и ар аллельно:подключен к грузоподъемным цилиндрам б и работает автоматически.

Предлагаемое захватное устройство работает следующим образом.

Управляя цилиндром 9, разводят нижние концы зажимных штанг 3, а вместе с ними и уголковые профили 4 с подхватами 7, и лесовоз наезжает на сформированный груз. Затем с помощью грузоподъемных цилиндров б захватному устройству сообщается движение вниз до предела.

При этом одновременно срабатывает и фиксирующий гидроцилиндр 10, плавающий конец которого упирается в стенку рамы 1.

Это исключает качание зажимных штанг 8 относительно осей 2, а вместе с ними и всего устройства. Достигается фиксированное положение захватного устройства относительно рамы 1, обеспечивающее гарантированное наложение свободного конца подхвата 7 на уголковые профили 4.

Далее включается цилиндр 9, который сводит уголковые профили 4 на расстояние достаточное, чтобы свободные концы подхватов 7 легли на уголковые профили 4. Затем включаются гидроцил14ндры 8, которые разворачивают подхваты 7 в рабочее положение.

После включения грузоподъемных цилинд5 ров 6 груз можно транспортировать к месту назначения, причем поскольку фиксирующий гидроцйлиндр 10 параллельно включен с цилиндрами подъема б, при начале подъема груза фиксация захватного устройства автомати10 чески отключается.

Таким образом, при транспортировке грузов сохраняется свободное качание захватного устройства с грузом.

Предмет изобретения

Захватное устройство лесовоза по авт. св.

J4 137055, отличающееся тем, что, с целью повышения надежности захвата груза, оно снабжено автоматическим механизмом фикса20 ции, включенным параллельно в гидросистему подъема и опускания груза и выполненным в виде плавающего гидроцилиндра, корпус которого шарнирно соединен с зажимной штангой, а шток размещен во втулке, закрепленной

25 на раме.
