Пьезокерамический материал
Иллюстрации
Показать всеРеферат

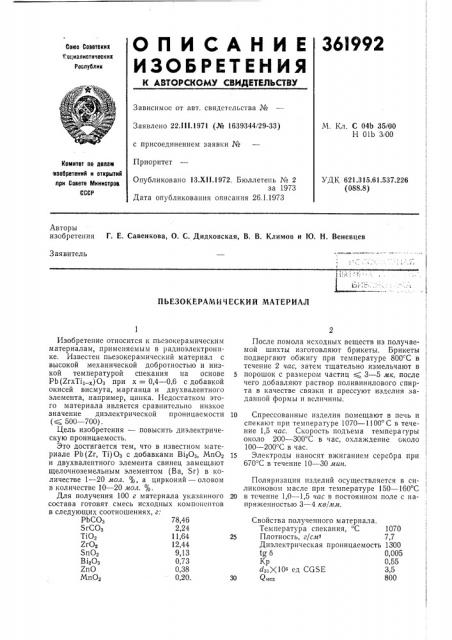

36I992
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К ЛЗТОРСКОМЮ СВИДЕтИЛЬСтВХ
Союз Советских т. . овиалисти <вских
Республик
Зависимое от авт. свидетельства №
М. Кл. С 04Ь 35/00
Н 0113 3<00
Заявлено 22.111.1971 (№ 1639344/29-.33) с присоединением заявки №
Приоритет
Комитет ло делах< изобретений и открытий лри Совете Министров
СССР
Опубликовано 13.Х11.1972. Бюллетень № 2 за 1973
Дата опубликования описания 26.1.1973
УДК 621.315.61.537.226 (088.8) Авторы изобретения Г. Е. Савенкова, О. С, Дидковская, В. В. Климов и Ю. Н. Веневцев
Заявитель
ПЬЕЗОКЕРАМИЧ ЕСКИЙ МАТЕРИАЛ
Свойства полученного материала.
Температура спекания, С 1070
Плотность, г/сл<з 7,7
Диэлектрическая проницаемость 1300 тджх 0,005
Кр 0,55 дз<, к,10с ед CGSE 3,5
Q
Изобретение относится к пьезокерамическим материалам, применяемым в радиоэлектронике. Известен пьезокерамический материал с высокой механической добротностью и низкой температурой спекания на основе
Pb(ZrxTi> )О> при х = 0,4 — 0,6 с добавкой окисей висмута, марганца и двухвалентного элемента, например, цинка. Недостатком этого материала является сравнительно низкое значение диэлектрической проницаемости ((500 — 700) .
Цель изобретения — повысить диэлектрическую проницаемость.
Это достигается тем, что в известном материале Pb(Zr, Т1)Оа с добавками В<20з, Мп02 и двухвалентного элемента свинец замещают щелочноземельным элементом (Ва, Sr) в количестве 1 — 20 мол. < с, а цирконий — оловом в количестве 10 — 20 мол. %.
Для получения 100 г материала указа<шого состава готовят смесь исходных компонентов в следующих соотношениях, г:
PbCO3 78,46
ЬгСОз 2,24
Т1 02 11,64
ZrO2 12,44
Sr<0 9,13
В<2ОЗ 0,73
Zr
МпОа 0,20.
После помола исходных веществ из получаемой шихты изготовляют брикеты. Брикеты подвергают обжигу при температуре 800 С в течение 2 час, затем тщательно измельчают в
s порошок с размером частиц (3 — 5 мк, после чего добавляют раствор поливинилового спирта в качестве связки и прессуют изделия заданной формы и величины.
1 !
10 Спрессованные изделия помещают в печь и спекают при температуре 1070 — 1100 С в тече1 ние 1,5 час. Скорость подъема темпера гуры около 200 — 300 С в час, охлаждение около
100 — 200 С в час.
15 Электроды наносят вжиганием серебра при
670 С в течение 10 — 30 мин.
Поляризация изделий осуществляется в силиконовом масле при температуре 150 — 160 С
20 в течение 1,0 — 1,5 час в постоянном поле с напряженностью 3 — 4 кв/л<л.
361992
13,07 — 31,75
Предмет изобретения
0,005 — 5,33
0,002 — 2,67
0,002 — 2,70 и, кроме того, SnO
2,40 — 8,54 щелочноземельный элемент
То остальное.
Составитель О. Николаева
Редактор Э. Шибаева Техред Л. Богданова Корректор Г. Запорожец
Заказ 4422/18 Изд. № 1031 Тираж 404 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Пьезокерамический материал на основе твердых растворов Pb(ZrxTi> к)Оз, при х =
= 0,4 — 0,6 с добавкой смеси окислов висмута, марганца и двухвалентного элемента, отличаюи1ийся тем, что, с целью повышения диэлектрической проницаемости и пьезоэлектрических характеристик он содержит, иол. /о.
PbO 52,28 — 38,42
TiO 31,75 — 19,21
ZrO
Ме +О (Zn, Cd и др.)
В1зОз
5 МпОз
