Реферат



Класс 6S й:

" Pk 36206

f, 2l

= (-- ф ЧТ «ЦУ:..

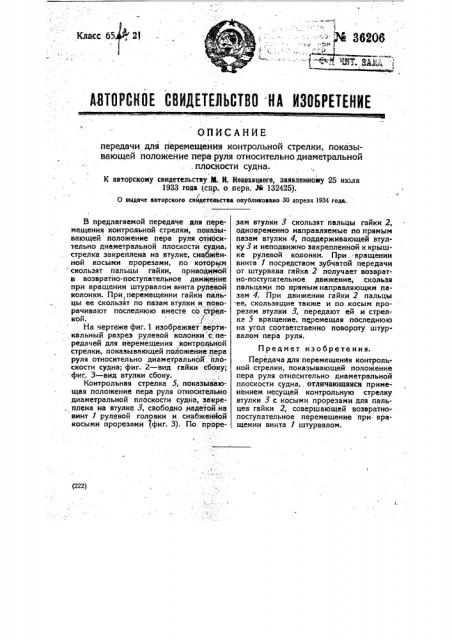

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ передачи для перемещения контрольной стрелки, показывающей положение пера руля относительно диаметральной . плоскости судна.

К авторскому свидетельству,Щ. Н. Новохацкого, заявленному 25 июля

1933 года (сир. о перв. М 132425).

0 выдаче авторского свидетельства опубликовано 30 апреля 3934 года. (222) В предлагаемой передаче для перемещения контрольной стрелки, показывающей положение пера руля относительно диаметральной плоскостй судна, стрелка закреплена на втулке, снабженной косыми прорезами, по . которым скользят пальцы гайки, приводиэщй в возвратно-поступательное движение при вращении штурвалом винта рулевой колонки. При перемещении гайки пальl цы ее скользят по пазам втулки и поворачивают пОследнюю вместе со стрел- кой.. t

На чертеже фиг. 1 изображяет вертикальный разрез рулевой колонки с:;передачей для перемещения контрольной стрелки, показывающей положение-пера руля относительно диаметральной, плоскости судна; фиг. 2 — вид гайки сбоку; фиг„З вЂ” вид втулки сбоку.

Контрольная стрелка 5, показывающая положение пера руля относительно диаметральной плОскости судна, закре. плена на втулке 3, свободно надетой-на винт 1 рулевой головки и снабженйой косыми прорезами (фиг. 3). По проре,зам втулки 3 скользят пальцы гайки 2, одновременно направляемые по прямым пазам втулки 4, поддерживающей втулку 3 и неподвижно закрепленной к крышке рулевой колонки. При -вращении винта 7 посредством зубчатой передачи от штурвала гайка 2 получает возвратно-поступательное движение, скользя пальцами по прямым направляющим пазам 4. При движении гайки 2 пальцы ее, скользящие также и bio косым прорезам втулки 3, передают ей- и стрел.ке 5 вращение, перемещая последнюю на угол соответственно повороту штурвалом пера руля.

Предмет изобретения.

Передача для перемещения контрольной стрелки, показывающей положение пера руля относительно диаметральной плоскости судна,, отличающаяся применением несущей контрольную стрелку втулки 3 с косыми прорезами для пальцев гайки 2, совершающей возвратнопоступательное перемещение при вращении винта 1 штурвалом.

К авторскому свидетельству M. Н. Новохацюго Я 36206

Эксперт Б. Л. Еремецно

Редактор А. А. Денисов

Ленпромпечатьсоюз. Тйп.,Печ. Труд". Зак. 4604 — 209
