Библиотека
Патент 362084
Классы МПК
Библиотека
Иллюстрации
Реферат

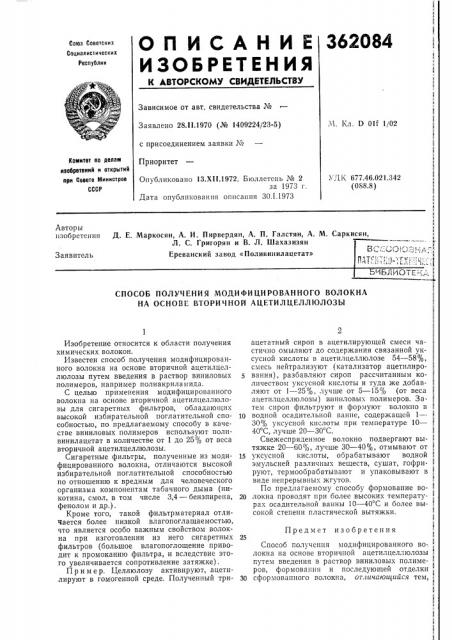

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Соки Советскит
Социалистических
Республик
Зависимое от авт. свидетельства №.Ч. Кл. D Olf 1/02
Заявлено 28.l1.1970 (№ 1409224/23-5) с присоединением заявки ¹
Приоритет
Хамитет AO делом изобретеиий и открытий при Совете Министров
СССР
УДК 677А6.021.342 (088.8) Опубликовано 13.Xll 1972. Бюллетень № 2 за 1973 г.
Дата опубликования описания 30.1.1973
h
Авторы изобретения
Д. E. Маркосян, А. И. Пирвердян, А. П. Галстян, A. М. Саркисян, Л. С. Григорян и В. Л. Шахазизян
Ереванский завод «Поливинилацетат» (1
Заявитель
ЬЧБЛИОТЕ -".. ", 1
СПОСОБ ПОЛУЧЕНИЯ МОДИФИЦИРОВАННОГО ВОЛОКНА
НА ОСНОВЕ ВТОРИЧНОЙ АЦЕТИЛЦЕЛЛЮЛОЗЫ
Изобретение относится к области получения химических волокон, Известен способ получения модифицированного волокна на основе вторичной ацетилцеллюлозы путем введения в раствор виниловых полимеров, например полиакриламида.
С целью применения модифицированного волокна на основе вторичной ацетилцеллюлозы для сигаретных фильтров, обладающих высокой избирательной поглатительной способностью, по предлагаемому способу в качестве виниловых полимеров используют поливинилацетат в количестве от 1 до 25% от веса вторичной ацетилцеллюлозы.
Сигаретные фильтры, полученные из модифицированного волокна, отличаются высокой избирательной поглатительной способностью по отношению к вредным для человеческого организма компонентам табачного дыма (никотина, смол, в том числе 3,4 — бензпирена, фенолом и др.).
Кроме того, такой фильтрматериал отличается более низкой влагопоглащаемостью, что является особо важным свойством волокна при изготовлении из него сигаретных фильтров (большое влагопоглощение приводит к промоканию фильтра, и вследствие этого увеличивается сопротивление затяжке).
Пример. Целлюлозу активируют, ацетилируют в гомогенной среде. Полученный триацетатный сироп в ацетилирующей смеси частично омыляют до содержания связанной уксусной кислоты в ацетилцеллюлозе 54 — 58%, смесь нейтрализуют (катализатор ацетилирования), разбавляют сироп рассчитанным количеством уксусной кислоты и туда же добавляют от 1 — 25%, лучше от 5 — 15% (от веса ацетилцеллюлозы) випиловых полимеров. 3атем сироп фильтруют и формуют волокно в
10 водной осадительной ванне, содержащей 1—
30% уксусной кислоты при температуре 10—
40 С, лучше 20 — 30 С.
Свежеспряденное волокно подвергают вытяжке 20 — 60%, лучше 30 — 40%, отмывают от
15 уксусной кислоты, обрабатывают водной эмульсией различных веществ, сушат, гофрируют, термообрабатывают и упаковывают в виде непрерывных жгутов.
По предлагаемому способу формование во20 локна проводят при более высоких температурах осадительной ванны 10 — 40 С и более высокой степени пластической вытяжки.
Предмет изобретения
Способ получения модифицированного волокна на основе вторичной ацетилцеллюлозы путем введения в раствор виниловых полимеров, формования и последующей отделки
30 сформованного волокна, отличающийся тем, 362084
Составитель Т. Деревягина
Техред Т. Ускова Корректоры: Л. Кириллова и Г, Запорожец
Редактор И. Бродская
Заказ 4418)8 Изд. № 1033 Тираж 403 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская нао., д. 4/5
Типография, пр. Сапунова, 2 что, с целью применения полученного волокна для сигаретных фильтров, обладающих высокой избирательной поглотительной способпостыл, в качестве виниловых полимеров используют поливинилацетат в количестве от 1 до 25% от веса вторичной ацетилцеллюлозы.
