Реферат

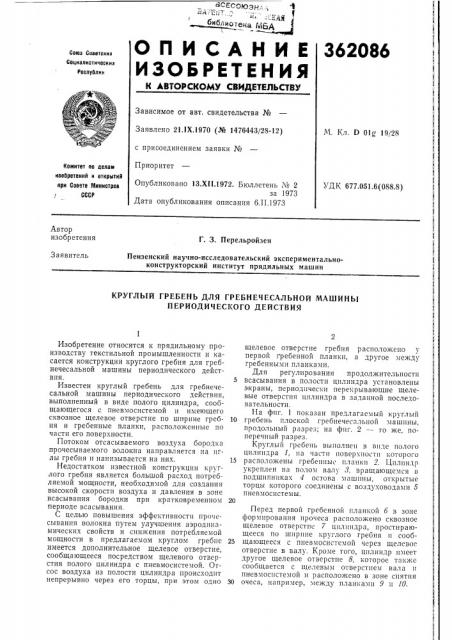

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

362086

Союз Советсниз

Социалистическин

Респуелин

Зависимое от авт. свидетельства №

Заявлено 21.1Х.1970 (№ 1476443/28-12) М. Кл. D Olg 19/28 с присоединением заявки №

Приоритет

Комитет по пенам изобретений и открытий при Сонете Министрое

СССР

Опубликовано 13.XII.1972. Бюллетень № 2 за 1973

Дата опубликования описания 6.11.1973

УД К 677.051.6(088.8) Автор изобретения

Г. 3. Перельройзен

Заявитель

Пензенский научно-исследовательский экспериментальноконструкторский институт прядильных машин

КРУГЛЫЙ ГРЕБЕНЬ ДЛЯ ГРЕБНЕЧЕСАЛЬНОЙ МАШИНЫ

ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ

Изобретение относится к прядильному производству текстильной промышленности и касается конструкции круглого гребня для гребнечесальной машины периодического действия.

Известен круглый гребень для гребнечесальной машины периодического действия, выполненный в виде полого цилиндра, сообщающегося с пневмосистемой и имеющего сквозное щелевое отверстие по ширине гребня и гребениые планки, расположенные по части его поверхности.

Потоком отсасываемого воздуха бородка прочесываемого волокна направляется иа иглы гребня и нанизывается на них.

Недостатком известной конструкции круглого гребня является большой расход потребляемой мощности, необходимой для создания высокой скорости воздуха и давления в зоне всасывания бородки при кратковременном периоде всасывания.

С целью повышения эффективности прочесывания волокна путем улучшения аэродинамических свойств и сии кения потребляемой мощности в предлагаемом круглом гребне имеется дополнительное щелевое отверстие, сообщающееся посредством щелевого отверстия полого цилиндра с пневмосистемой. Отсос воздуха из полости цилиндра происходит непрерывно через его торцы, при этом одно щелевое отверстие гребня расположено у первой гребенной планки, а другое между гребенными планками.

Для регулирования продолжительности

5 всасывания в полости цилиндра установлены экраны, периодически перекрывающие щелевые отверстия цилиндра в заданной последовательности.

На фиг. 1 показан предлагаемый круглый

10 гребень плоской гребнечесальной машины, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Круглый гребень выполнен в виде полого цилиндра 1, иа части поверхности которого

15 расположены гребеииые планки 2. Цилиндр укреплен на полом валу 3, вращающемся в подшипниках 4 остова машины, открытые торцы которого соединены с воздуховодами 5 пневмосистемы.

Перед первой гребенной планкой 6 в зоне формирования прочеса расположено сквозное щелевое отверстие 7 цилиндра, простирающееся по ширине круглого гребня и сооб25 щающееся с пневмосистемой через щелевое отверстие в валу. Кроме того, цилиндр имеет другое щелевое отверстие 8, которое также сообщается с щелевым отверстием вала и пневмосистемой и расположено в зоне снятия

30 очеса, например, между планками 9 и 10.

На нейодвижнь1х кронштейнах 11 внутри полого цилиндра концентрично его поверхности расположены экраны 12 и 18, служащие для периодического перекрывания щелевых отверстий в зоне формирования прочеса и в зоне снятия очеса с игл гребня.

Во время работы круглый гребень получает постоянное вращение. Воздух из полости цилиндра отсасывается непрерывно.

В момент подвода в зону прочеса зажатой тисками бородки волокна для прочесывания ее иглами гребня подходит щелевое отверстие

7, расположенное перед первой гребенной планкой б, и бородка потоком отсасываемого воздуха нанизывается на иглы первых гребенных планок. При этом другое щелевое отверстие 8 в зоне снятия очеса перекрывается экраном 18, что препятствует снятию очес", со щетки, очищающей круглый гребень, и позволеят создать более высокую скорость и давление в щелевом отверстии 7, что повышает эффективность прочесывания волокна.

При дальнейшем вращении круглого гребня бородка прочесывается иглами, установленными с увеличивающейся плотностью. Для предотвращения выхода бородки из игл и улучшения прочеса бородка дополнительно утапливается между иглами и под действием отсоса через щелевое отверстие 8 (при прохождении его под тисками) дополнительно нанизывается на иглы.

При всасывании бородки щелевым отверстием 8 щелевое отверстие 7 перекрывается экраном 12. Во время прохождения щелевых отверстий над эраном 12 отсос прекращается

362086 для улучшения условий подачи прочеса на спайку.

Таким образом, регулирование момента всасывания и его продолжительность осуще5 ствляется экранами, которые препятствуют снятию очеса со щетки и нарушению процесса формирования и спайки прочеса.

Имеющийся зазор между экранами и внутренней поверхностью цилиндра позволяет про10 изводить постоянный отсос воздуха с торцов вала.

Продолжительность и момент, в который происходит всасывание каждым щелевым отверстием, определяется углом между экрана15 ми и местом их закрепления, а скорость и давление в зоне всасывания регулируется параметрами потока воздуха в пневмосистеме.

Предмет изобретения

20 1. Круглый гребень для гребнечесальной машины периодического действия, выполненный в виде полого цилиндра, сообщающегося с пневмосистемой и имеющего сквозное щелевое отверстие по ширине круглого гребня и

25 требенные планки, расположенные на части его поверхности, отличающийся тем, что, с целью повышения эффективности прочесывания, он имеет дополнительное щелевое отверстие и снабжен экранами, расположенными

30 концентрично внутри полого цилиндра для периодического перекрывания щелевых отверстий.

2. Круглый гребень по п. 1, отличающийся тем, что одно щелевое отверстие расположено

35 перед первой гребенной планкой, а другое между гребенными планками.

362086 Риг.1

5 11 4

АВИВ.2
