Реферат

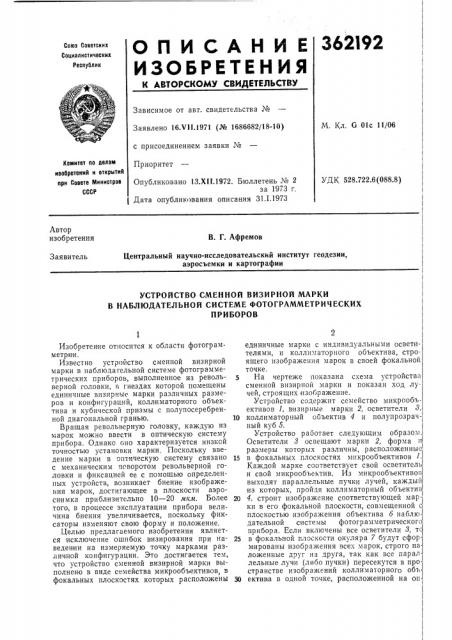

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

362192

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16 т 11.1971 (№ 1686682/18-10) с присоединением заявки №

Приоритет

М. Кл. G Оlс 1 1j06!

УДК 528.722.6 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 13.Х11 1972, Бюллетень № 2 за 1973 г.

Дата опублик твания описания 31.1.1973

Автор изобретения

В. Г. Афремов

Центральный научно-исследовательский институт геодезии, аэросъемки и картографии

Заявитель

УСТРОЙСТВО СМЕННОЙ ВИЗИРНОЙ МАРКИ

В НАБЛЮДАТЕЛЬНОЙ СИСТЕМЕ ФОТОГРАММЕТРИЧЕСКИХ

ПРИБОРОВ

Изобретение относится к области фотограмметрии.

Известно устройство сменной визирной марки в наблюдательной системе фотограмметрических приборов, выполненное из револьверной головки, в гнездах которой помещены единичные визирные марки различных размеров и конфигураций, коллиматорного объектива и кубической призмы с полупосеребренной диагональной гранью.

Вращая револьверную головку, каждую из марок можно ввести в оптическую систему прибора. Однако оно характеризуется низкой точностью установки марки. Поскольку введение марки в оптическую систему связано с механическим поворотом револьверной головки и фиксацией ее с помощью определенных устройств, возникает биение изображения марок, достигающее в плоскости аэросни мка приблизительно 10 — 20 мкм. Более того, в процессе эксплуатации прибора величина биения увеличивается, поскольку фиксаторы изменяют свою форму и положение.

Целью предлагаемого изобретения является исключение ошибок визирования при наведении на измеряемую точку марками различной конфигурации. Это достигается тем, что устройство сменной визирной марки выполнено в виде семейства микрообъективов в фокальных плоскостях которых расположены

I ! ! единичные марки с индивидуальными освети- телями, и коллиматорного объектива, строящего изображения марок в своей фокальной точке.

5 На чертеже показана схема устройства сменной визирной марки и показан ход лучей, строящих изображение.

Устройство содержит семейство микрообьективов 1, визирные марки 2, осветители 3, 10 коллиматорный объектив 4 и полупрозрач-! ный куб 5.

Устройство работает следующим образом.

Осветители 3 освещают марки 2, форма и! размеры которых различны, расположенные

15 в фокальных плоскостях микрообъективов

Каждой марке соответствует свой осветитель и свой микрообъектив. Из микрообъективов выходят параллельные пучки лучей, каждый из которых, пройдя коллиматорный объектив

20 4, строит изображение соответствующей мар- ки в его фокальной плоскости, совмещенной с. плоскостью изображения объектива б наблю- ! дательной системы фотограмметрического прибора. Если вклточены все осветители 3, т

25 в фокальной плоскости окуляра 7 будут сфор мированы изображения всех марок, строго на ложенные друг на друга, так как все парал, лельные лучи (либо пучки) пересекутся в пространстве изображений коллиматорного объ

30 ектива в одной точке, расположенной на оп

362192

Сосгавитель А. Михайлов

Техред Л, Богданова Корректор Т. Медведева

Редактор Л, Струве

Заказ 110(16 Изд. № 1075 Тираж 403 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 3-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тической оси. При включении одного из осветителей 8 наблюдатель увидит только одну марку.

Таким образом, включая различные осветители, в оптическую систему прибора поочередно вводят различные марки, положение которых в фокальной плоскости коллиматорного объектива 4 строго фиксировано.

Предмет изобретения

Устройство сменной визирной марки в наблюдательной системе фотограмметрических приборов, содержащее коллиматорный объектив, семейство марок с индивидуальными осветителями и полупрозрачный куб, огличаюи ееся тем, что, с целью исключения ошибок визирования при наведении на измеряемую точку марками различной конфигурации и размеров, оно выполнено в виде семейства микрообъективов, в фокальных плоскостях которых расположены единичные марки с ин10 днвидуальными осветителями, и коллиматорного объектива, строящего изображения марок в своей фокальной точке.
