Реферат



!

;».,„, " -- -;=s : !

Г 7

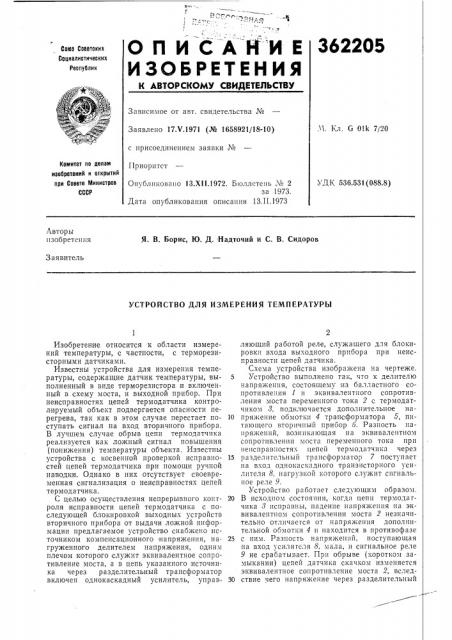

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ

362205

Сове Соеетокик

Содиалистических

Республик

Зависимое от авт. свидетельства №

1хл G Olk 7j20

Заявлено 17.Ч.1971 (№ 1658921/18-10) с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

УДК 536.531(088.8) Опубликовано 1З.XII.1972. Бюллетень № 2 за 1973.

Дата опубликования описания 13.I 1.1973

Авторы изобретения

Я. В. Борис, Ю, Л. Надточий и С. В, Сидоров

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ

Изобретение относится к области измерений температуры, с частности, с терморезисторными датчиками.

Известны устройства для измерения температуры, содержащие датчик температуры, выполненный в виде терморезистора и включенный в схему моста, и выходной прибор. При неисправностях цепей термодатчика контролируемый объект подвергается опасности перегрева, так как в этом случае перестает поступать сигнал на вход вторичного прибора.

В лучшем случае обрыв цепи термодатчика реализуется как ложный сигнал повышения (понижения) температуры объекта. Известны устройства с косвенной проверкой исправностей цепей термодатчика при помощи ручной наводки. Однако в них отсутствует своевременная сигнализация о неисправностях цепей термодатчика.

С целью осуществления непрерывного контроля исправности цепей термодатчикя с последующей блокировкой выходных устройств вторичного приоора от выдачи ложной информации предлагаемое устройство снабжено источником компенсационного напряжения, нагруженного делителем напряжения, одним плечом которого служит эквивалентное сопротивление моста, а в цепь указанного источника через разделительный трансформатор включен однокаскадный усилитель, управляющий работой реле, служащего для блокировки входа выходного прибора при неисправности цепей датчика.

Схема устройства изображена на чертеже.

5 Устройство выполнено так, что к делителю напряжения, состоящему из балластного сопротивления 1 и эквивалентного сопротивления моста переменного тока 2 с термодатчиком 8, подключается дополнительное на10 пряжение обмотки 4 трансформатора 5, питающего вторичный прибор б. Разность напряжений, возникающая на эквивалентном сопротивлешш моста переменного тока при неисправностях цепей термодатчпка через

15 разделительный трансформатор 7 поступает на вход однокаскядного транзисторного усилителя 8, нагрузкой которого служит сигнальное реле 9.

Устройство ряботяег следующим образом.

20 В исходном состоянии, когда цепи термодагчика 8 исправны, падение напряжения на эквивалентном сопротивлении моста 2 незначительно отличается от напряжения дополнительной обмотки 4 и находится в противофазе

25 с ним. Разность напряжений, поступающая на вход усилителя 8, мала, и сигнальное реле

9 не срабатывает. При обрыве (коротком замыкании) цепей датчика скачком изменяется эквивалентное сопротивление моста 2, вслед30 ствие чего напряжение через разделительный

362205

Предмет изобретения

Составитель М. Фримштейн

Техред Л. Богданова

Корректоры: Л. Кириллова и В. )Колудева

Редактор Л. Струве

Заказ 254/3 Изд. Ко 1022 . Тираж 404 Подписное

1ИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )K-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 трансформатор 7 поступает на вход усилителя

8. Реле 9 срабатывает и своими контактами выдает сигнал о неисправности цепей датчика 3 и блокирует вход вторичного прибора б, предотвращая тем самым выдачу ложного 5 сигнала.

Устройство для измерения температуры, со- 10 держащее датчик температуры, выполненный в виде терморезпстора н включенный в схему моста, и выходной прибор, отличающееся тем, что, с целью осуществления непрерывного контроля исправности цепей датчика, оно снабжено источником компенсационного напряжения, нагруженного делителем напояжеппя, одним плечом которого служит эквивалентное сопротивление моста, а в цепь указанного источника через разделительный трансформатор включен однокаскадный усилитель, управляющий работой реле, служащего для блокировки входа выходного прибора прн неисправности цепей датчика.
