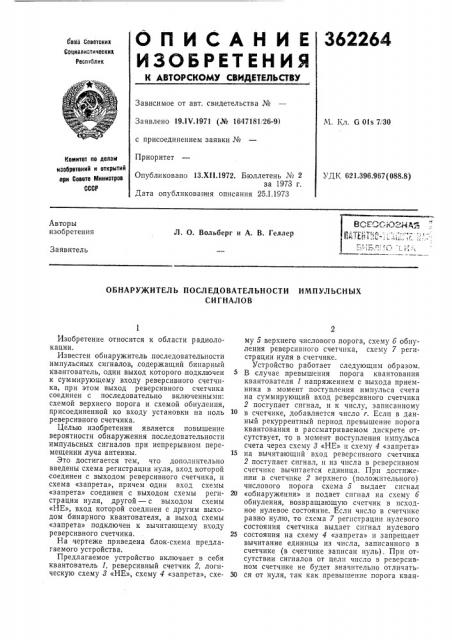

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЯЬСТВУ

Союз Советских

Социалистических

Ресовслик

Зависимое от авт. свидетельства №

Заявлено 19.1Ч.1971 (№ 1647181 26-9) с присоединением заявки №

Приоритет

М. Кл. G OIs 7, 30

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 13.XI I 1972. Бюллетень № 2 за 1973 г.

Дата опубликования описания 25.1.1973

УД1(621.396.967(088.8) ВСЕ сС:тО21 Р,Я

Авторы изобретения

Л. О. Вольберг и А. В. Геллер 1

r (Заявитель

ОБНАРУЖИТЕЛЪ ПОСЛЕДОВАТЕЛЪНОСТИ ИМПУЛЬСНЫХ

СИГНАЛОВ

Изобретение относится к области радиолокации.

Известен обнаружитель последовательности импульсных сигналов,,содержащий бинарный квантователь, один выход которого .подключен к суммирующему входу реверсивного счетчика, при этом выход реверсивного счетчика соединен с последовательно включенными: схемой верхнего порога и схемой обнуления, присоединенной ко входу установки на ноль реверсивного счетчика.

Целью изобретения является повышение вероятности обнаружения последовательности импульсных сигналов при непрерывном перемещении луча антенны.

Это достигается тем, что дополнительно введены схема регистрации нуля, вход которой соединен с выходом реверсивного счетчика, и схема «запрета», причем один вход схемы

«запрета» соединен с выходом схемы регистрации нуля, другой — с выходом схемы

«НЕ», вход которой соединен с другим выходом бинарного квантователя, а выход схемы

«запрета» подключен к вычитающему входу реверсивного счетчика.

На чертеже приведена блок-схема предлагаемого устройства.

Предлагаемое устройство включает в себя квантователь 1, реверсивный счетчик 2, логическую схему 8 «НЕ», схему 4 «запрета», схему 5 верхнего числового .порога, схему б обнуления реверсивного счетчика, схему 7 регистрации нуля в счетчике.

Устройство работает следующим образом.

В случае превышения порога квантования квантователя 1 напряжением с выхода приемника в момент поступления импульса счета на суммирующий вход реверсивного счетчика

2 поступает сигнал, и к числу, записанному в счетчике, добавляется число r. Если в данный рекуррентный период превышение порога квантования в рассматриваемом дискрете отсутствует, то в момент поступления импульса счета через схему 8 «НЕ» и схему 4 «запрета»

15 на вычитающий вход реверсивного счетчика

2 поступает сигнал, и нз числа в реверсивном счетчике вычитается единица. При достижении в счетчике 2 верхнего (положительного) числового порога схема 5 выдает сигнал

20 «обнаружения» и подает сигнал на схему 6 обнуления, возвращающую счетчик в исходное нулевое состояние. Если число в счетчике равно нулю, то схема 7 регистрации нулевого состояния счетчика выдает сигнал нулевого

25 состояния на схему 4 «запрета» и запрещает вычитание единицы из числа, записанного в счетчике (в счетчике записан нуль). При отсутствии сигналов от цели число в реверсивном счетчике не будет значительно отличать30 ся от нуля, так как превышение порога кван362264

Предмет изобретения

Составитель А. Горбачев

Редактор Л. Струве Техред Л. Богданова Корректоры: Е. Миронова и А. Степанова

Заказ 200i4 Изд. № 1017 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тования напряжением шума происходит с малой вероятностью, определяемой высотой порога. При появлении импульсной пачки сигналов от цели вероятность превышения порога квантования возрастает, и число в счетчике начинает увеличиваться. Если мощность сигнала (т. е. вероятность превышения порога квантования) и длительность пачки достаточны для того, чтобы число в счетчике за время пачки достигло верхнего порога, то такой сигнал будет обнаружен.

Обнаружитель последовательности импульсных сигналов, содержащий бинарный квантователь, один выход которого подключен к суммирующему входу реверсивного счетчика, при этом выход реверсивного счетчика соединен с последовательно включенными схемой верхнего порога и схемой обнуления, присоединенной ко входу установки на ноль ревер5сивного счетчика,,отличающийся тем,,что, с целью повышения вероятности обнаружения последовательности импульсных сигналов при непрерывном перемещении луча антенны, дополнительно введены схема регистрации нуля, 10 вход которой соединен с выходом реверсивного счетчика, и схема «запрета», причем один вход .схемы «запрета» соединен с выходом схемы регистрации нуля, другой — с выходом схемы «НЕ», вход которой соединен с дру15 гим выходом упомянутого бинарного квантователя, а выход схемы «запрета» подключен к вычитающему входу реверсивного счетчика.
