Синхронный накопитель
Иллюстрации
Реферат

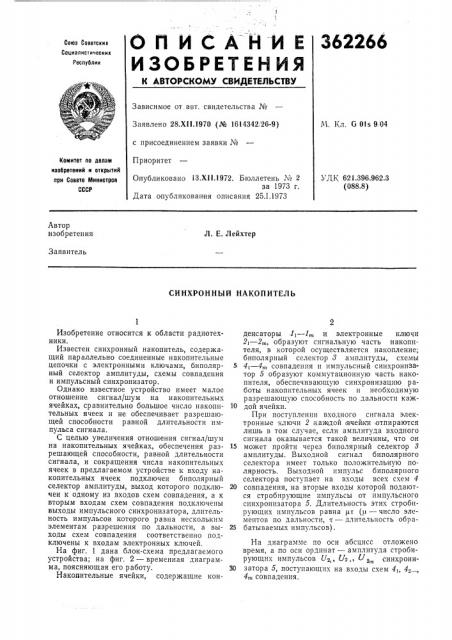

ОПИ НИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистическик
Республик
Зависимое от.аьт. свидетельства №
М. Кл. б Ols 9. 04
Заявлено 28.XI I.1970 (№ 1614342. 26-9) с присоединением заявки №
Приоритет
Комитет по делам изобретений и открытий при Совете Миииотрое
СССР
Опубликовано 13.Х1|.1972, Бюллетень № 2 за 1973 г.
Дата опубликования описания 25.1.1973
УДК 621.396.962.3 (088.8) Автор изобретения
Л. Е. Лейхтер
Заявитель
СИНХРОННЫЙ НАКОПИТЕЛЬ
Изобретение относится к области радиотехники.
Известен синхронный накопитель, содержащий параллельно соединенные накопительные цепочки с электронными ключами, биполярный селектор амплитуды, схемы совпадения и импульсный синхронизатор.
Однако известное устройство имеет малое отношение сигнал/шум на накопительных ячейках, сравнительно большое число накопительных ячеек и не обеспечивает разрешающей способности равной длительности импульса сигнала.
С целью увеличения отношения сигнал/шум на накопительных ячейках, обеспечения разрешающей способности, равной длительности сигнала, и сокращения числа накопительных ячеек в предлагаемом устройстве к входу накопительных ячеек подключен биполярный селектор амплитуды, выход которого подключен к одному из входов схем совпадения, а к вторым входам схем совпадения подключены выходы импульсного синхронизатора, длительность импульсов которого равна нескольким элементам разрешения по дальности, а выходы схем совпадения соответственно подключены к входам электронных ключей.
На фиг. 1 дана блок-схема предлагаемого устройства; на фиг. 2 — временная диаграмма, поясняющая его работу.
Накопительные ячейки, содержащие конденсаторы,l1 — 1 и электронные ключи
2> — 2, образуют сигнальную часть накопителя, в которой осуществляется накопление; биполярный селектор 8 амплитуды, схемы
5 4i 4 совпадения и импульсный синхронизатор 5 образуют коммутационную часть накопителя, обеспечивающую синхронизацию работы накопительных ячеек и необходимую разрешающую способность по дальности каж10 дой ячейки.
При поступлении входного сигнала электронные ключи 2,каждой ячейки отпираются лишь в том случае, если амплитуда входного сигнала оказывается такой величины, что он
15 может пройти через биполярный селектор 8 амплитуды. Выходной сигнал биполярного селектора имеет только положительную полярность. Выходной импульс биполярного селектора поступает на входы всех схем 4
20 совпадения, на вторые входы которой подаются стробирующие импульсы от импульсного синхронизатора 5. Длительность этих стробирующих импульсов равна рт (и — число элементов по дальности, т — длительность обра25 батываемых импульсов) .
На диаграмме по оси абсцисс отложено время, а по оси ординат — амплитуда стробирующих импульсов Уз,, Уо ., U 2 синхрони30 затора 5, поступающих на входы схем 4, 4а..., 4„совпадения.
362266
Предмет изобретения
Фиг 1
Vg, 1
1/г Ф
Составитель А. Горбачев
Текред Л. Богданова
Корректоры: Е, Миронова и А. Степанова
Редактор Т. Морозова
Изд. № 10!7 Тираж 404 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2
Первой стробируется схема 41 совпадения.
Шумовые выбросы, амплитуда которых больше порога Uo, проходят через схему 41 совпадения и отпирают электронный ключ 2ь в результате последний начнет проводить ток.
Так как шумовые выбросы имеют положительную и отрицательную полярности, то можно так установить порог биполярного селектора 8, что среднее значение напряжения, накопленное зарядным конденсатором, станет равным нулю. Однако его дисперсия не равна нулю, а примерно в N раз меньше, чем на входе. Аналогичная картина имеет место во всех ячейках, в которых нет импульса цели.
Если при стробировании схемы 4„, импульс цели приходит, то в этом случае открывается электронный ключ 2m, и конденсатор 1„, начинает заряжаться в течение времени действия импульса цели.
Постоянная времени накопительных ячеек подобрана таким образом, что конденсатор
1 заряжается до напряжения, близкого к амплитуде входного сигнала. Поскольку длительность стробирующих импульсов в р, раз больше одиночного импульса, то перемещение импульса цели по дальности в пределах цт практически не влияет на величину напряженпя, накопленного конденсатором 1 . Временное положение выходного импульса синхронного накопителя совпадает с моментом отпирания электронного ключа 2mm, т. е. с моментом прихода импульса цели.
Синхронный накопитель, .содержащий параллельно соединенные накопительные цепочки с электронными ключами, биполярный селектор амплитуды, схемы совпадения и импульсный синхронизатор, отличающийся тем, что, с целью увеличения отношения сигнал/
/шум на накопительных ячейках, обеспечения разрешающей способности, равной длительности импульса сигнала, и сокращения числа накопительных ячеек, к входу накопительных ячеек подключен биполярный селектор амплитуды, выход которого подключен к одному из входов схем совпадения, а к вторым входам схем совпадения подключены выходы импульсного синхронизатора, длительность импульсов которого равна нескольким элементам разре25 шения по дальности, а выходы схем совпадения соответственно подключены к входам электронных ключей.
