З Н A Л

РРо ЗЯЗ)

«Т

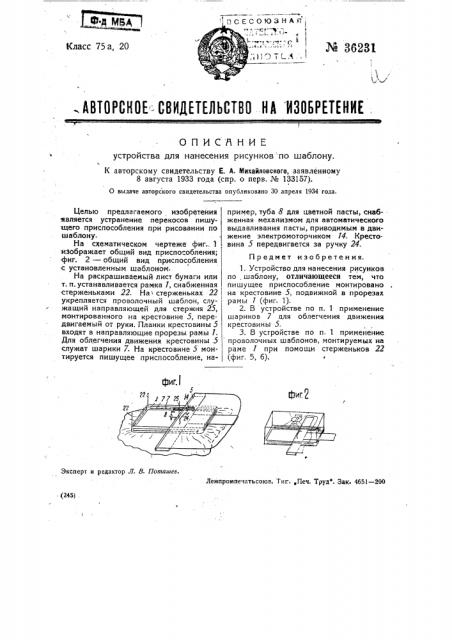

Класс 75 а, 20. ABT0PCHQE= СВИДЕТЕЛЬСТВО НА ИЗОБРЕТ(НИЕ .

ОПИСННИЕ устройства для нанесения рисунков по шаблону.

К авторскому свидетельству Е. А. Михайловского, заявленному

8 августа 1933 года (спр. о перв. № 133157).

0 выдаче авторского свидетельства опубликовано 30 апреля 1934 года. фиг. l

Фй1 2

Эксперт и редактор П. В. Поташее.

Ленпромпечатьсоюв. Тиг.,печ. Труд . Зак. 4651 — 200

Целью предлагаемого изобретейия является устранение перекосов пишущего приспособления при рисовании по шаблону.

На схематическом чертеже фиг. 1 иЗображает общий вид приспособления; фиг. 2 — общий вид приспособления с установленным. шаблоном.

На раскрашиваемый лист бумаги или т. и. устанавливается рамка 1, снабженная стерженьками 22. На i стерженьках 22 укрепляется проволочный шаблон, слу- жащий направляющей для стержня 25, монтированного на крестовине 5, пере. двигаемый от руки. Планки крестовины 5 входят в направляющие прорезы рамы 1.

Для облегчения движения крестовины .5 служат шарики 7. На крестовине 5 монтируется пишущее приспособление, наи ри мер, туба 9 для цветной пасты, снабженная механизмом для автоматического выдавливания пасты, приводимым в движение электромоторчиком 14. Крестовина 5 передвигается за ручку 24.

Предмет изобретения.

1. Устройство для нанесения рисунков по шаблону, отличающееся тем, что пишущее приспособление монтировано на крестовине 5, подвижной в прорезах рамы 1 (фиг. 1).

2. В устройстве по и. 1 применение шариков 7 для облегчения движения крестовины 5.

3. В устройстве по и. 1 применение проволочных шаблонов, монтируемых на раме 1 при помощи стерженьков 22 (фиг. 5, 6).
