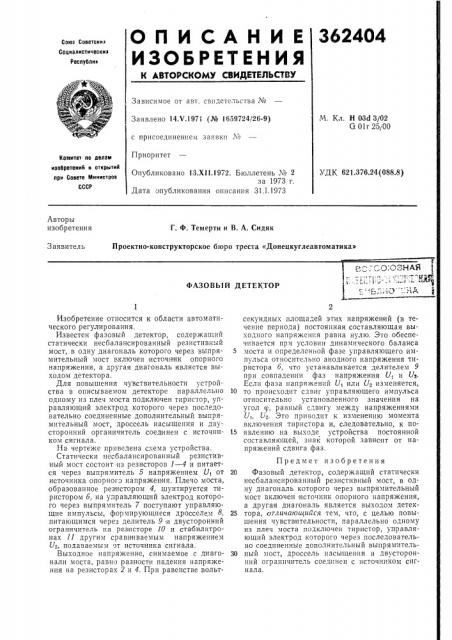

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союг Советскит

Социалистических

Респуолик

Зависимое от авт. свидетельства №

М. Кл. Н 034 3!02

G 01r 25j00

Заявлено 14Х.1971 (№ 1659724/26-9) с присоединением заявки ¹

Приоритет

Комите по лелем иаооретеиий и открытий при Совете Министров

СССР

Опубликовано IЗ,XII.1972. Бюллетень № 2 за 1973 r.

Дата опубликования описания 31.1.1973

УДК 621.376.24 (088.8) Авторы изобретения

Г. Ф. Темерти и В. А, Сидяк

Заявитель

Проектно-конструкторское бюро треста «Донецкуглеавтоматика>,--со.сан и (ФАЗОВЬ! Й ДЕТЕКТОР

Изобретение относится к области автоматического регулирования, Известен фазовый детектор, содержащий статически несбалансированный резистивный мост, в одну диагональ которого через выпрямительный мост включен источник опорного напряжения, а другая диагональ является выходом детектора.

Для повышения чувствительности устройства в описываемом детекторе параллельно одному из плеч моста подключен тиристор, управляющий электрод которого через последовательно соединенные дополнительный выпрямительный мост, дроссель насыщения и двусторонний органичитель соединен с источником сигнала.

На чертеже приведена схема устройства.

Статически несбалансированный резистивный мост состоит из резисторов 1 — 4 и питается через выпрямитель б напряжением Ут от источника опорного напряжения. Плечо моста, образованное резистором 4, шунтируется тиристором б, на управляющий электрод которого через выпрямитель 7 поступают управляющие импульсы, формирующиеся дросселем 8, питающимся через делитель 9 и двусторонний ограничитель на резисторе 10 и стабилитронах 11 другим сравниваемым напряжением

С4, подаваемым от источника сигнала.

Выходное напряжение, снимаемое с диагонали моста, равно разности падения напряжения на резисторах 2 и 4. При равенстве вольтсекундных площадей этих напряжений (в течение периода) постоянная составляющая выходного напряжения равна нулю. Это обеспечивается при условии динамического баланса

5 моста и определенной фазе управляющего импульса относительно анодного напряжения тиристора б, что устанавливается делителем 9 при совпадении фаз напряжения U, и Ув.

Если фаза напряжений Ug или Ug изменяется, 10 то происходит сдвиг управляющего импульса относительно установленного значения на угол ср, равный сдвигу между напряжениями

Уь Uz. Это приводит к изменению момента включения тиристора и, следовательно, к по15 явлению на выходе устройства постоянной составляющей, знак которой зависит от напряжений сдвига фаз.

Предмет изобретения

20 Фазовый детектор, содержащий статически несбалансированный резистивный мост, в одну диагональ которого через выпрямительный мост включен:источник опорного напряжения, а другая диагональ является выходом детек25 тора, атличающий1ся тем, что, с целью повышения чувствительности, параллельно одному из плеч моста подключен тиристор, управляющий электрод которого через последовательно соединенные дополнительный выпрямитель30 ный мост, дроссель насыщення и двусторонний ограничитель соединен с источником сигнала.
