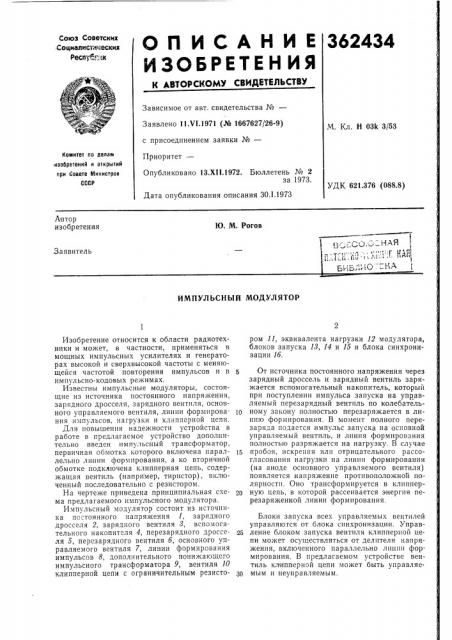

О П И С А Н И Е 362434

ИЗОБРЕТЕ Н Ия

Союз Советских

Социалистических

Реснт16;:тк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 11 VI.1971 (№ 1667627/26-9) с присоединением заявки №вЂ”

Приоритет—

М. Кл. Н 031с 3/53

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

Опубликовано 13.XII.1972. Бюллетень № 2 за 1973.

УДК 621.376 (088.8) Дата опубликования описания 30.1.1973

Автор изобретения

Ю. М. Рогов

НДЯ

"-Lf A

БИЬ " -"4.Заявитель

ИМПУЛЬСНЫИ МОДУЛЯТОР

Изобретение относится к области радиотехники и может, в частности, применяться в мощных импульсных усилителях и генераторах высокой и сверхвысокой частоты с меняющейся частотой повторения импульсов и в импульсно-кодовых режимах.

Известны импульсные модуляторы, состоящие из источника постоянного напряжения, зарядного дросселя, зарядного вентиля, основного управляемого вентиля, линии формирования импульсов, нагрузки и клнпперной цепи.

Для повышения надежности устройства в работе в предлагаемое устройство дополнительно введен импульсный трансформатор, первичная обмотка которого включена параллельно линии формирования, а ко вторичной обмотке подключена клипперная цепь, содержащая вентиль (например, тиристор), включенный последовательно с резистором.

На чертеже приведена принципиальная схема предлагаемого импульсного модулятора.

Импульсный модулятор состоит из источника постоянного напряжения 1, зарядного дросселя 2, зарядного вентиля 8, вспомогательного накопителя 4, перезарядного дросселя 5, перезарядного вентиля б, основного управляемого вентиля 7, линии формирования импульсов 8, дополнительного понижающего импульсного трансформатора 9, вентиля 10 клипперной цепи с ограничительным резистором 11, эквивалента нагрузки 12 модулятора, блоков запуска 18, 14 и 15 и блока синхронизации lб.

От источника постоянного напряжения через зарядный дроссель и зарядный вентиль заряжается вспомогательный накопитель, который при поступлении импульса запуска на управляемый перезарядный вентиль по колебатель1р ному закону полностью перезаряжается в линию формирования. В момент полного перезаряда подается .импульс запуска на основной управляемый вентиль, и линия формирования полностью разряжается на нагрузку. В случае

15 пробоя, искрения или отрицательного рассогласования нагрузки на линии формирования (на аноде основного управляемого вентиля) появляется напряжение противоположной полярности. Оно трансформируется в клиппер2р ную цепь, в которой рассеивается энергия перезаряженной линии формирования.

Блоки запуска всех управляемых вентилей управляются от блока синхронизации. Управ25 ление блоком запуска вентиля клипперной цепи может осуществляться от делителя напряжения, включенного параллельно линии формирования. В предлагаемом устройстве вентиль клипперной цепи может быть управляеЗр мым и неуправляемым.

362434

Предмет изобретения

Составитель Н. Дубровская

Редактор Л, Струве Техред Т. Миронова Корректоры Е. Усова и 3. Тарасова.

Заказ 957 Изд. № 1016 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография № 24 Союзполиграфпрома, Москва, 121019, ул. Маркса — Энгельса, 14

Импульсный модулятор, содержащий источник постоянного напряжения, зарядный дроссель, зарядный и разрядный коммутаторы, линию формирования, клипперную цепь и нагрузку, отличающийся тем, что, с целью повыщения надежности работы устройства, в него дополнительно введен импульсный трансформатор, первичная обмотка которого включена

5 параллельно линии формирования, а ко вторичной обмотке подключена клипперная цепь,. содержащая вентиль и резистор.
