Реферат



г

ВСЕЙ Э5 - - !1

ИСАКИ

О П

Сеюэ Саветских

Социалистические

Реслуалик

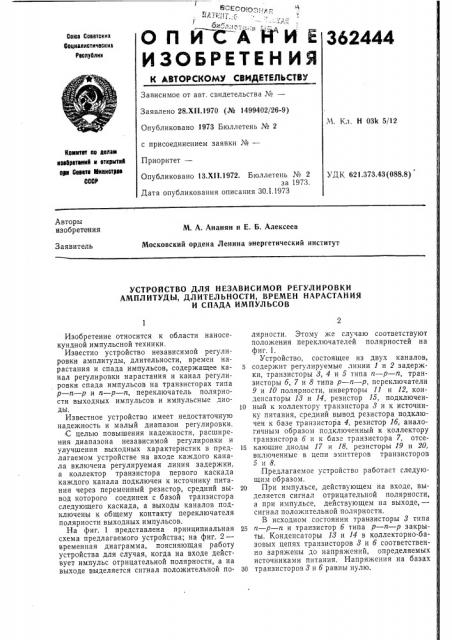

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 28.XII.1970 (№ 1499402/26-9)

Опубликовано 1973 Бюллетень № 2 с присоединением заявки №вЂ”

Приоритет—

М. Кл. Н 03k 5/12 йвеиттвт ав аелем вввбрвтвииа и вткрытиа

oys Свввтв Виаивтввв

СССР

УДК 621.373.43 (088.8) Опубликовано 13.XII.1972. Бюллетень № 2 за 1973.

Дата опубликования описания 30.1.1973

Авторы изобретения

М. А. Ананян и E. Б. Алексеев

Московский ордена Ленина энергетический институт

Заявитель

УСТРОЙСТВО ДЛЯ НЕЗАВИСИМОЙ РЕГУЛИРОВКИ

АМПЛИТУДЫ, ДЛИТЕЛЬНОСТИ, ВРЕМЕН НАРАСТАНИЯ

И СПАДА ИМПУЛЬСОВ

Изобретение относится к области наносекундной импульсной техники.

Известно устройство независимой регулировки амплитуды, длительности, времен нарастания и спада импульсов, содержащее канал регулировки нарастания и канал регулировки спада импульсов на транзисторах типа р — и — р и и — р — и, переключатель полярности выходных импульсов и импульсные диоды.

Известное устройство имеет недостаточную надежность и малый диапазон регулировки.

С целью повышения надежности, расширения диапазона независимой регулировки и улучшения выходных характеристик в предлагаемом устройстве на входе каждого канала включена регулируемая линия задержки, а коллектор транзистора первого каскада каждого канала подключен к источнику питания через переменный резистор, средний вывод которого соединен с базой транзистора следующего каскада, а выходы каналов подключены к общему контакту переключателя полярности выходных импульсов.

На фиг. 1 представлена принципиальная схема предлагаемого устройства; на фиг. 2— временная диаграмма, поясняющая работу устройства для случая, когда на входе действует импульс отрицательной полярности, а на выходе выделяется сигнал положительной полярности, Этому. же случаю соответствуют положения переключателей полярностей на фиг. 1.

Устройство, состоящее из двух каналов, 5 содержит регулируемые линии 1 и 2 задержки, транзисторы 8, 4 и 5 типа и — р — n, транзисторы б, 7 и 8 типа р — и —.р, переключатели

9 и 10 полярности, инверторы 11 и 12, конденсаторы 18 и 14, резистор 15, подключен10 ный к коллектору транзистора 8 и к источнику питания, средний вывод резистора подключен к базе транзистора 4, резистор 1б, аналогичным образом подключенный к коллектору транзистора б и к базе транзистора 7, отсе15 кающие диоды 17 и 18, резисторы 19 и 20, включенные в цепи эмиттеров транзисторов

5 и 8.

Предлагаемое устройство работает следующим образом

20 При импульсе, действующем на входе, выделяется сигнал отрицательной полярности, а при импульсе, действующем на выходе,— сигнал положительной полярности.

В исходном состоянии транзисторы 8 типа

25 и — р — и и транзистор б типа p — и — р закрыты. Конденсаторы 18 и 14 в коллекторно-базовых цепях транзисторов 8 и б соответственно заряжены до напряжений, определяемых источниками питания. Напряжения на базах з0 транзисторов 8 и б равны нулю.

362444

Напряжения между средними выводами резисторов 15 и 16 соответственно и общей шиной «повторяются» эмиттерными повторителями на транзисторах 4 и б типа n — р — п и транзисторах 7 и 8 типа р — n — р, Величины положительного и отрицательного постоянных напряжений источников питания, а также величины резисторов 19 и 20 выбираются одинаковыми, поэтому в общей точке соединения резисторов, а следовательно, и в нагрузке напряжение равно нулю. ,Входной импульс (фиг. 2, а) отрицательной полярности поступает на инвертор 11, на выходе которого форма сигнала соответствует зависимости, показанной на фиг. 2, б. Выходной сигнал, задерживаясь в линии 1 задержки, поступает на базу транзистора 8 (фиг.

2, в), а затем одновременно инвертируясь (инвертор 12), поступает на базу транзистора б (фиг. 2, г) .

Регенеративные линии 1 и 2 задержки, собранные на транзисторах и диодах с накоплением заряда, рассчитаны таким образом, что на их выходах формируются импульсы такой же полярности, как и на входах, т. е. с малым временем нарастания и амплитудой, равной величине напряжения источника питания.

Инверторы 11 и 12 собраны на высокочастотных транзисторах и работают в ключевом режиме. Таким образом, на базах транзисторов 8 и 6 действуют импульсы с амплитудой, близкой по величине к напряжению источников питания с малым временем нарастания, причем на базе транзистора 8 действует импульс положительной полярности, а на базе транзистора б — отрицательной.

С приходом входного сигнала напряжение на базе транзистора 8 резко возрастает до величины напряжения на его коллекторе, транзистор открывается, напряжение на коллекторе падает до нуля.

Время нарастания формируемого при этом на коллекторе транзистора отрицательного перепада может регулироваться величиной емкости конденсатора 18. Так как последний перезаряжается под воздействием двойного перепада напряжения, то фронт формируемоro перепада получается линейным (фиг. 2, д).

Аналогично без задержки формируется положительный перепад на коллекторе транзистора б (фиг. 2, е) с временем нарастания, регулируемым величиной емкости конденсатора 14.

Далее эти перепады суммируются в общей точке резисторов 19 и 20, при этом формируется (относительно нуля) импульс положиц тельной полярности (фиг. 2, лс) длительностью, определяемой величиной задержки на линии 1, временем нарастания, определяемым величиной емкости конденсатора 14, временем спада, определяемым величиной емкости конденсатора 18, и амплитудой, определяемой положениями движков резисторов 1$ и

1б, изменяемых синхронно, при этом возникающий вслед за «полезным» положительным импульсом отрицательный импульс отсекается диодом 17. На выходе выделяется только импульс положительной полярности (фиг.

2, з). По окончании входного импульса схема через время, меньшее длительности входного сигнала, снова готова к работе.

Предмет изобретения

Устройств о для независимой регулировки амплитуды, длительности, времен нарастания и спада импульсов, содержащее канал регулировки нарастания и канал регулировки спада импульсов на транзисторах типа p — n — р и

n — р — n, переключатель полярности выходных импульсов и импульсные диоды, отличаюи ееся тем, что, с целью повышения надежности, расширения диапазона независимой регулировки и улучшения выходных характеристик, на входе каждого канала включена ре40 гулируемая линия задержки, а коллектор транзистора первого каскада каждого канала подключен к источнику питания через переменный резистор, средний вывод которого соединен с базой транзистора следующего

4, каскада, а выходы каналов подключены к общему контакту переключателя полярности выходных импульсов.

362444

v,I

Составитель А. Горбачев

Редактор Т. Морозова Техред Т. Миронова Корректоры Т. Медведева и 3. Таоасова

Заказ 957 Изд. № 1016 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография № 24 Союзполиграфпрома, Москва, 121019, ул. Маркса — Энгельса, 14
