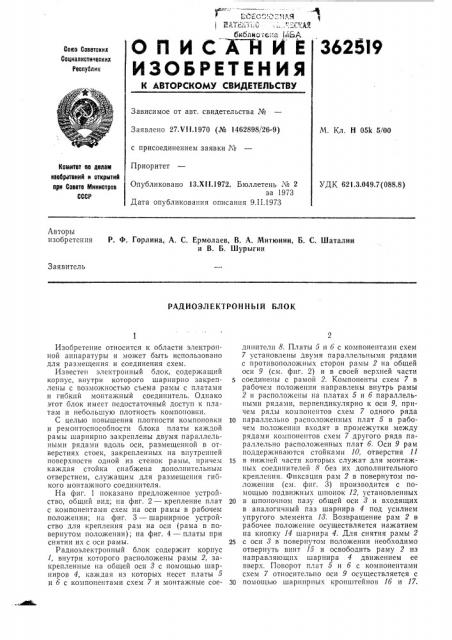

О П И САН И Е
ИЗОБРЕТЕНИЯ
3626! 9
Goes Ссввтскив
Социалистическим
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 27Х1l.1970 (№ 1462898/26-9) с присоединением заявки №
Приоритет
М. Кл. Н 051< 5/00
Комитет по делам иаобратений и открытий ори Совете ввинистрсв
СССР
Опубликовано 13.Х1l.1972. Бюллетень ¹ 2 за 1973
Дата опубликования описания 9.П.1973
УДК 621.3.049.7(088.8) Авторы изобретсния Р. Ф. Горлина, А. С. Ермолаев, В. А. Митюнин, Б. С. Шаталин и В. Б. Шурыгин
Заявитель
РАДИОЭЛЕКТРОННЫЙ БЛОК
Изобретение относится к области электронной аппаратуры и может быть использовано для размещения и соединения схем.
Известен электронный блок, содержащий корпус, внутри которого шарнирно закреплены с возможностью съема рамы с платами и гибкий монтажный соединитель. Однако этот блок имеет недостаточный доступ к платам и небольшую плотность компоновки.
С целью повышения плотности компоновки и ремонтоспособности блока платы каждой рамы шарнирно закреплены двумя параллельными рядами вдоль оси, размещенной в отверстиях стоек, закрепленных на внутренней поверхности одной из стенок рамы, причем каждая стойка снабжена дополнительным отверстием, служащим для размещения гибкого монтажного соединителя.
На фиг. 1 показано предложенное устройство, общий вид; на фиг. 2 — крепление плат с компонентами схем на оси рамы в рабочем положении; на фиг. 3 — шарнирное устройство для крепления рам на оси (рама в повернутом положении); на фиг. 4 — платы при снятии их с оси рамы.
Радиоэлектронный блок содержит корпус
1, внутри которого расположены рамы 2, закрепленные на общей оси 3 с помощью шарниров 4, каждая из которых несет платы 5 и б с компонентами схем 7 и монтажные соединители 8. Платы 5 и б с компонентами схем
7 установлены двумя параллельными рядами с противоположных сторон рамы 2 на общей оси 9 (см. фиг. 2) и в своей верхней части соединены с рамой 2. Компоненты схем 7 в рабочем положении направлены внутрь рамы
2 и расположены на платах 5 и б параллельными рядами, перпендикулярно к оси 9, причем ряды компонентов схем 7 одного ряда
10 параллельно расположенных плат 5 в рабочем положении входят в промежутки между рядами компонентов схем 7 другого ряда параллельно расположенных плат б. Оси 9 рам поддерживаются стойками 10, отверстия 11
15 в нижней части которых служат для монтажных соединителей 8 без их дополнительного крепления. Фиксация рам 2 в повернутом положении (см. фиг. 3) производится с помощью подвижных шпонок 12, установленных
20 в шпоночном пазу общей оси 8 и входящих в аналогичный паз шарнира 4 под усилием упругого элемента 18. Возвращение рам 2 в рабочее положение осуществляется нажатием на кнопку 14 шарнира 4. Для снятия рамы 2
25 с оси 8 в повернутом положении необходимо отвернуть винт 15 и освободить раму 2 из направляющих шарнира 4 движением ее вверх. Поворот плат 5 и б с компонентами схем 7 относительно оси 9 осуществляется с
30 помощью шарнирных кронштейнов 1б и 17.
362519
Платы 5 и б снимаются с оси 9 благодаря тому, что они связаны с монтажными соединителями 8 с помощью гибкого монтажного соединителя 18, колодки 19 которого жестко закреплены на шарнирных кронштейнах 1о и 17 и гибко связаны с монтажными соединителями 8.
Предмет изобретения
Радиоэлектронный блок, содержащий корпус, внутри которого шарнирно закреплены с возможностью съема рамы с платами и гибкий монтажный соединитель, отличающийся тем, что, с целью повышения плотности компоновки и ремонтоапособности блока, платы каждой рамы шарнирно закреплены двумя параллельными рядами вдоль оси, размещенной в отверстиях стоек, закрепленных на внутренней поверхности одной из стенок рамы, причем каждая стойка снабжена допол10 нительным отверстием, служащим для размещения гибкого монтажного соединителя.
