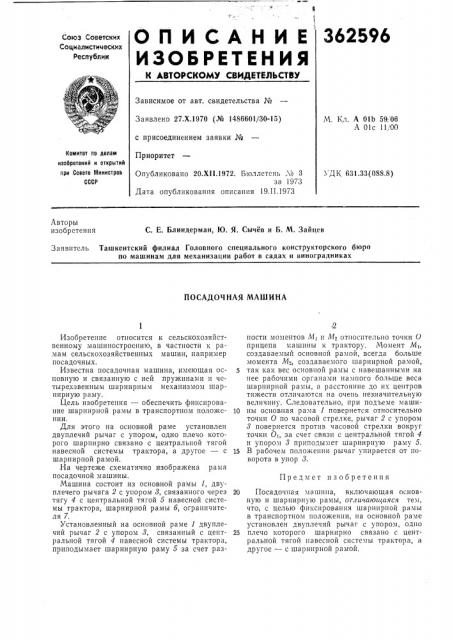

О Il И С А Н И Е 362596

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Респ т блик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 27.Х.1970 (№ 1486601/30-15) с присоединением заявки №

Приоритет

М. Кл. А Olb 59,06

А Оlс 11,, 00

Комитет по делам изобретений и открытии прн Совете Министров

СССР

Опубликовано 20.Xll.1972. Бюллетень ¹ 3 за 1973

Дата опубликования описания 19.П.1973

УД1(631.33(088.8) Авторы изобретения

С. Е. Ьлиндерман, Ю. Я. Сычев и Б. M. Зайцев

Заявитель Ташкентский филиал Головного специального конструкторского бюро по машинам для механизации работ в садах и виноградниках

ПОСАДОЧНАЯ МАШИНА

Предмет изобретения

Изобретение относится к сельскохозяйственному машиностроению, в частности к рамам сельскохозяйственных машин, например посадочных.

Известна посадочная машина, имеющая основную и связанную с ней пружинами и четырехзвенным шарнирным механизмом шарнирную раму.

Цель изобретения — обеспечить фиксирование шарнирной рамы в транспортном положении.

Для этого на основной раме установлен двуплечий рычаг с упором, одно плечо которого шарнирно связано с центральной тягой навесной системы трактора, а другое — с шарнирной рамой.

На чертеже схематично изображена рама посадочной машины.

Машина состоит из основной рамы 1, двуплечего рычага 2 с упором 8, связанного через тягу 4 с центральной тягой 5 навесной системы трактора, шарнирной рамы б, ограничителя 7.

Установленный на основной раме 1 двуплечий рычаг 2 с упором 8, связанный с центральной тягой 4 навесной системы трактора, приподымает шарнирную раму 5 за счет разности моментов W и М относительно точки 0 прицепа машины к трактору. Момент Mk, создаваемый основной рамон, всегда больше момента М, создаваемого шарнирной рамой, 5 так как вес основной рамы с навешанными на пее рабочими органами намного больше веса шарнирной рамы, а расстояние до их центров тяжести отличаются на очень незначительную величину. Следовательно, при подъеме маши10 ны основная рама 1 повернется относительно точки О по часовой стрелке, рычаг 2 с упором

8 повернется против часовой стрелки вокруг точки Oь за счет связи с центральной тягой 4 и упором 8 приподымет шарнирную раму 5.

15 В рабочем положении рычаг упирается от поворота в упор 8.

20 Посадочная машина, включающая основную и шарнирную рамы, отличающаяся тем, что, с целью фиксирования шарнирной рамы в транспортном положении, на основной раме установлен двуплечий рычаг с упором, одно

25 плечо которого шарнирно связано с центральной тягой навесной системы трактора, и другое — с шарнирной рамой.
