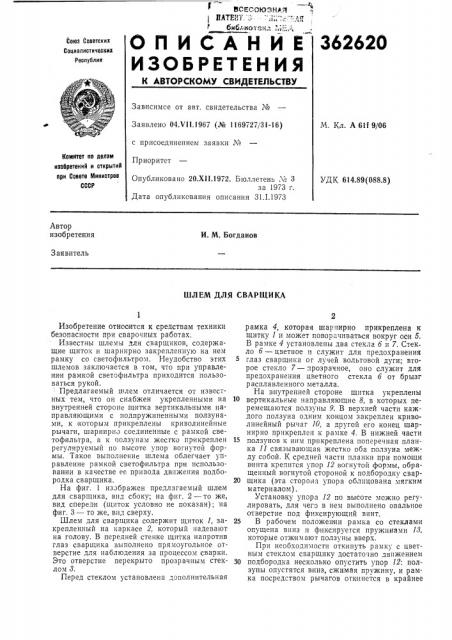

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зб2б20

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.V11.1967 (№ 1169727/31-16) с присоединением заявки ¹

Приоритет

М, Кл. А 6119/06

Комитет ио делам изобретений и открытий ври Совете Министров

СССР

Опубликовано 20.Х11.1972. Бюллетень М 3 за 1973 г.

Дата опубликования описания 31.1.1973

УДК 614.89(088.8) Автор изобретения

И. М. Богданов

Заявитель

ШЛЕМ ДЛЯ СВАРЩИКА

Изобретение относится к средствам техники безопасности при сварочных работах.

Известны шлемы для сварщиков, содержащие щиток и шарнирно закрепленную на нем рамку со светофильтром. Неудобство этих шлемов заключается в том, что при управлении рамкой светофильтра приходится пользоваться рукой.

Предлагаемый шлем отличается от известных тем, что он снабжен укрепленными на внутренней стороне щитка вертикальными направляющими с подпружиненными ползунами, к которым прикреплены криволинейные рычаги, шарнирно соединенные с рамкой светофильтра, а к ползунам жестко прикреплен регулируемый по высоте упор вогнутой формы. Такое выполнение шлема облегчает управление рамкой светофильтра при использовании в качестве ее привода движения подбородка сварщика.

На фиг. 1 изображен предлагаемый шлем для сварщика, вид сбоку; на фиг. 2 — то же, вид спереди (щиток условно не показан); на фиг. 3 — то же, вид сверху.

Шлем для сварщика содержит щиток 1, закрепленный на каркасе 2, который надевают на голову. В передней стенке щитка напротив глаз сварщика выполнено прямоугольное отверстие для наблюдения за процессом сварки.

Это отверстие перекрыто прозрачным стеклом 3.

Перед стеклом установлена дополнительная

2 рамка 4, которая шарнирно прикреплена к щитку 1 и может поворачиваться вокруг оси 6.

B рамке 4 установлены два стекла 6 и 7. Стекло 6 — цветное и служит для предохранения

5 глаз сварщика ог лучей вольтовой дуги; второе стекло 7 — прозрачное, оно служит для предохранения цветного стекла 6 от брызг расплавленного металла.

На внутренней стороне щитка укреплены

10 вертикальные направляющие 8, в которых перемещаются ползуны 9. В верхней части каждого ползуна одним концом закреплен криволинейный рычаг 10, а другой его конец шарнирно прикреплен к рамке 4. В нижней части

15 ползунов к ним прикреплена поперечная планка 11 связывающая жестко оба ползуна между собой. К средней части планки при помощи винта крепится упор 12 вогнутой формы, обращенный вогнутой стороной к подбородку свар20 щика (эта сторона упора облицована мягким материалом).

Установку упора 12 по высоте можно регулировать, для чего в нем выполнено овальное отверстие под фиксирующий винт.

25 В рабочем положении рамка со стеклами опущена вниз и фиксируется пружинами 18, которые отжимают ползуны вверх.

При необходимости откинуть рамку с цветным стеклом сварщику достаточно движением

30 подбородка несколько опустить упор 12: ползуны опустятся вниз, сжимая пружину, и рамка посредством рычагов откинется в крайнее

362620 верхнее положение, повернувшись вокруг оси

5. В этом положении упор фиксируется защелкой (на чертеже не показана). Рамка возвращается в рабочее положение повторным незначительным опусканием упора, который освобождается от защелки и под воздействием пружины возвращается в исходное положение.

Предмет изобретения

Шлем для сварщика, содержащий щиток и шарнирно закрепленную на нем рамку со светофильтром, отлича аи ийся тем, что, с целью облегчения управлени рамкой светофильтра пр и использовании в качестве ее привода движения подбородка сварщика, он снабжен укрепленными на внутренней стороне щитка вертикальными направляющими с подпруЖиненными ползунами, к которым закреплены криволинейные рычаги, шарнирно сдедийенные с рамкой светофильтра, а к ползунам жестко прикреплен регулируемый по высоте упор вогнутой формы.
