Фиксатор для дренажей
Иллюстрации
Реферат

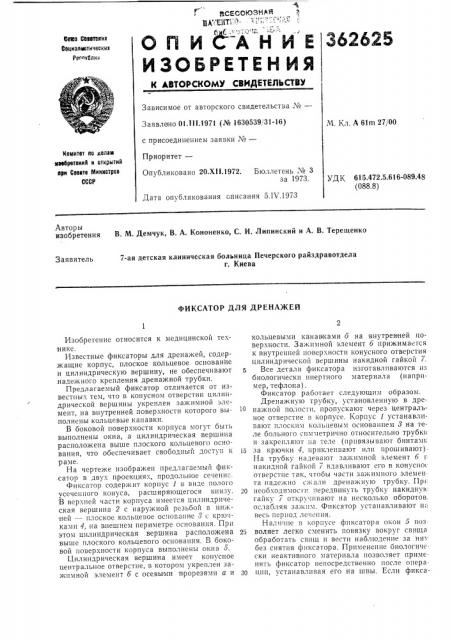

1.СЯСОЮЗН 1
ПА -: Е г1Т -
О Л И 6-А Н И-Е
Сома Советских
Соцналнстичесииа
Релптблии
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авторского свидетельства ¹â€”
Заявлено 01 111.1971 (№ 1630539 31-16) с присоединением заявки Мв—
Приоритет—
М Кч А 61m 27/00
Номитет иа делам меобретений и открытий ври Совете Министров
СССР
Опубликовано 20.Х11.1972. Бюллетень ¹ 3 за 1973.
УДК 615 472 5 616-089.48 (088.8) Дата опубликования описания 5.1Ъ .1973
Авторы изобретения В. М. Демчук, В. А. Кононенко, С. И. Липинский и А. В, Терещенко
7-ая детская клиническая больница Печерского райздравотдела г. Киева
Заявитель
ФИКСАТОР ДЛЯ ДРЕНА)КЕй
Изобретение относится к медицинской технике.
Известные фиксаторы для дренажей, содержащие корпус, плоское кольцевое основание и цилиндрическую вершину, не обеспечивают надежного крепления дренажной трубки.
Предлагаемый фиксатор отличается от известных тем, что в конусном отверстии цилиндрической вершины укреплен зажимной эле-мент, на внутренней поверхности которого выполнены кольцевые канавки.
В боковой поверхности корпуса могут быль выполнены окна, а цилиндрическая вершина расположена выше плоского кольцевого основания, что обеспечивает свободный доступ к раме.
На чертеже изображен предлагаемый фиксатор в двух проекциях, продольное сечение.
Фиксатор содержит корпус 1 в виде полого усеченного конуса, расширяющегося книзу. В верхней части корпуса имеется цилиндрическая вершина 2 с наружной резьбой в нижней — плоское кольцевое оспог,ание 3 с крючками 4, на внешнем периметре основания, При этом цилиндрическая вершина расположена выше плоского кольцевого основания, В боковой поверхности корпуса выполнены окна 5.
Цилиндрическая вершина имеет конусное центральное отверстие, в котором укреплен зажимной элемент 6 с осевьвги прорезями а и кольцевыми канавками 0 на внутренней I|0nepisocr <. Зажнмной элемент 6 прижимается к внутренней поверхности конусного отверстия цилиндрической вершины накидной гайкой /.
5 Все детали фиксатора изготавливаются нз биологически инертного материала (например тефчона1
Фиксатор работает следующим образом.
Дренажную трубку, установленную в дренажной полости, пропускают через центральное отверстие в корпусе. Корпус 1 устанавливают плоским кольцевым основанием 8 на теле больного симметрично относительно трубк ;: и закрепляют па теле (привязывают бинтами и за крючки 4, приклеигают или прошивают)
На трубку надевают зажнмной элемент б г накидной гайкой 7 вдавливают его в конусно отверстие так, чтобы части зажимного элемента надежно сжали дренажную трубку. При
20 необ;одимост| передвин ть трубку накиднук: гайку 7 откру швают на несколько оборотов.
oc;Iабляя зажим. Фиксатор устанавливают н;. весь период лечения.
Наличие в корпусе фиксатора окон 5 поз25 воляет легко сменить повязку вокруг свища обработать свищ и вести наблюдение за ню без снятия фиксатора. Применение биологиче ски неактивного материала позволяет применять фиксатор непосредственно после операз0 цип, устанавливая его на швы, Если фикса362625
Предмет изобретения
Составитель Е. Лаицбург
Техред T. Миронова
Редактор Д. Пинчук
Корректор Е. Михеева
Заказ 995 Изд. ¹ 47 Тираж 404 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская иаб., д. 4, 5
Типография № 24 Союзполиграфпро:,1а, Москва, Г-!9, ул. Маркса-Знгельса, 11 тор устанавливается до организации свища, то для предупреждения травмы швов часть основания можно удалить, для чего предусмотрена меньшая толщ1ша основания против одного из окон.
При необходимости замены дренажной трубки накидную гайку 7 откручивают, трубку вместе с зажимным элементом 6 извлекают и заменяют трубкой нужного диаметра с ноBbIM за>кимным элементом, внутренний диаметр которого соответствует даннои трубке. (54) 1 Фиксатор ддя дренажей содержащий корпус с плоским кольцевым основанием, 5 отличающийся тем, что, с целью неподви>кного крепления дренажной трубки к корпусу, о1н снабжен зажимным элементом, а корпус выполнен с цилиндрической бобышкой с корпусным углублением, в которой укреплен
10 зажимной элемент.
2. Фиксатор по 1. 1, отли чающиася тем, что, с целью обеспечения свободного доступа к ране, в боковой поверхности корпуса выполнены окна.
