Реферат



36264I

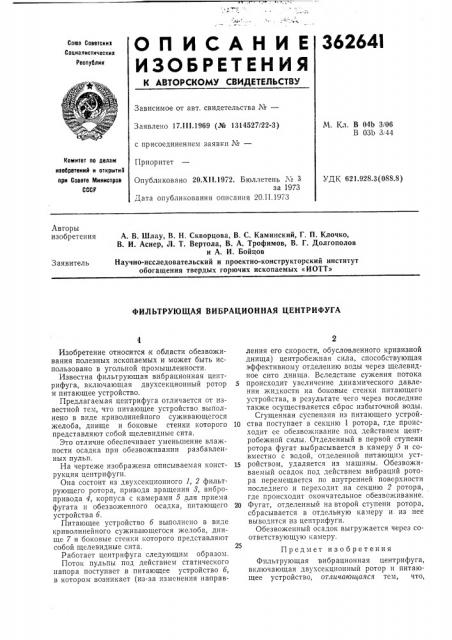

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 17.111.1969 (№ 1314527/22-,3) с присоединением заявки №вЂ”

Приоритет

М. Кл. В 04b 3/06

В 03b 3 44

Комитет по делам изобретеиий и открытий при Совете Мииистрое

СССР

Опубликовано 20,Х11.1972. Бюллетень № 3 за 1973

Дата опубликования описания 20.11.1973

УДК 621.928.3 (088.8) Авторы изобретения

А. В. Шлау, В. H. Скворцова, В. С. Каминский, Г. П. Клочко, В. И. Аснер, Л. Т. Вертола, В. А. Трофимов, В. Г. Долгополов и А. И. Бойцов

Научно-исследовательский и проектно-конструкторский институт обогащения твердых горючих ископаемых «ИОТТ»

Заявитель

ФИЛЬТРУЮЩАЯ ВИБРАЦИОННАЯ ЦЕНТРИФУГА

Изобретение относится к области обезвоживания полезных ископаемых и может быть использовано в угольной промышленности.

Известна фильтрующая вибрационная центрифуга, включающая двухсекционный ротор и питающее устройство.

Предлагаемая центрифуга отличается от известной тем, что питающее устройство выполнено в виде криволинейного суживающегося желоба, днище и боковые стенки которого представляют собой щелевидные сита.

Это отличие обеспечивает уменьшение влажности осадка при обезвоживании разбавленных пульп.

На чертеже изображена описываемая конструкция центрифуги.

Она состоит из двухсекционного 1, 2 фильтрующего ротора, привода вращения 8, вибропривода 4, корпуса с камерами 5 для приема фугата и обезвоженного осадка, питающего устройства 6.

Питающее устройство 6 выполнено в виде криволинейного суживающегося желоба, днище 7 и боковые стенки которого представляют собой щелевидные сита.

Работает центрифуга следующим образом.

Поток пульпы под действием статического напора поступает в питающее устройство 6, в котором возникает (из-за изменения направления его скорости, обусловленного кривизной днища) центробежная сила, способствующая эффективному отделению воды через щелевидное сито днища. Вследствие сужения потока

5 происходит увеличение динамического давления жидкости на боковые стенки питающего устройства, в результате чего через последние также осуществляется сброс избыточной воды.

Сгущенная суспензия из питающего устройIO ства поступает в секцию 1 ротора, где происходит ее обезвоживание под действием центробежной силы. Отделенный в первой ступени ротора фугат выбрасывается в камеру 5 и совместно с водой, отделенной питающим уст15 ройством, удаляется из машины. Обезвоживаемый осадок под действием вибраций ротора перемещается по внутренней поверхности последнего и переходит на секцию 2 ротора, где происходит окончательное обезвоживание.

20 Фугат, отделенный на второй ступени ротора, сбрасывается в отдельную камеру и. из нее выводится из центрифуги.

Обезвоженный осадок выгружается через соответствующую камеру.

Предмет изобретения

Фильтрующая вибрационная центрифуга, включающая двухсекционный ротор и питающее устройство, отличающаяся тем, что, 362641 ного суживающегося желоба, днище и боковые стенки которого представляют собой щелевидные сита.

5 7

-(Составитель М. Калугина

Техред А, Камышникова

Редактор Л. Лаврова

Заказ 303/13 Изд. № 64 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССЕ-

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 с целью уменьшения влажности осадка при обезвоживании разбавленных пульп, питающее устройство выполнено в виде криволинейКорректоры: Е. Талалаева и О, Тюрина
