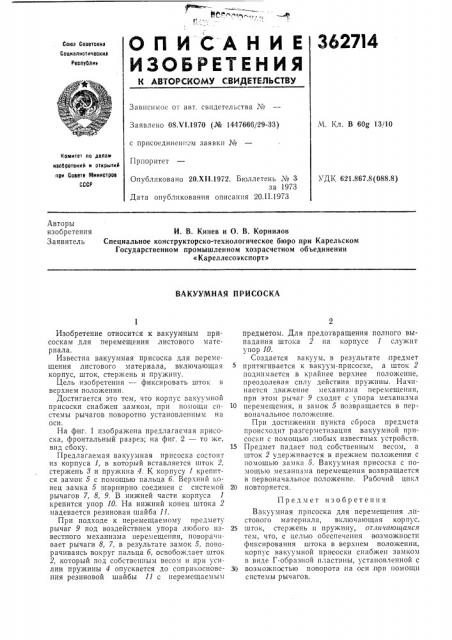

ВАКУУМНАЯ ПРИСОСКА
Изобретение относится к вакуумным присоскам для перемещения листового материала.
Известна вакуумная присоска для перемещения листового материала, включающая корпус, шток, стержень и пружину.
Цель изобретения — фиксировать шток в верхнем положении.
Достигается это тем, что корпус вакуумной присоски снабжен замком, при помощи системы рычагов поворотно установленным на оси.
На фиг. 1 изображена предлагаемая присоска, фронтальный разрез; на фиг. 2 — то же, вид сбоку.
Предлагаемая вакуумная присоска состоит из корпуса 1, в который вставляется шток 2, стержень 8 и пружина 4. К корпусу 1 крепится замок 5 с помощью пальца 6. Верхний конец замка 5 шарнирно соединен с системой рычагов 7, 8, 9. В нижней части корпуса 1 крепится упор 10. На нижний конец штока 2 надевается резиновая шайба 11.
При подходе к перемещаемому предмету рычаг 9 под воздействием упора любого известного механизма перемещения, поворачивает рычаги 8, 7, в результате замок 5, поворачиваясь вокруг пальца б, освобождает шток
2, который под собственным весом и при усилии пружины 4 опускается до соприкосновения резиновой шайбы 11 с перемещаемым предметом. Для предотвращения полного выпадания штока 2 на корпусе 1 служит упор 10.
Создается вакуум, в результате предмет притягивается к вакуум-присоске, а шток 2 поднимается в крайнее верхнее положение, преодолевая силу действия пружины. Начинается движение механизма перемещения, при этом рычаг 9 сходит с упора механизма
>0 перемещения, и замок 5 возвращается в первоначальное положение.
При достижении пункта сброса предмета происходит разгерметизация вакуумной присоски с помощью любых известных устройств.
15 Предмет падает под собственным весом, а шток 2 удерживается в прежнем положении с помощью замка 5. Вакуумная присоска с помощью механизма перемещения возвращается в первоначальное полажение. Рабочий цикл
20 повторяется.
Предмет изобретения
Вакуумная присоска для перемещения листового материала, включающая корпус, 25 шток, стержень и пружину, отлпчпютцаяся тем, что, с целью обеспечения возможности фиксирования штока в верхнем положении, корпус вакуумной присоски снабжен замком в виде Г-об разной пластины, установленной с
30 возможностью по ворота,на оси п ри помощи системы рычагов.
