Смазка для горячей и теплой обработки металлов

Смазка для горячей и теплой обработки металлов

Иллюстрации

Показать все

Реферат

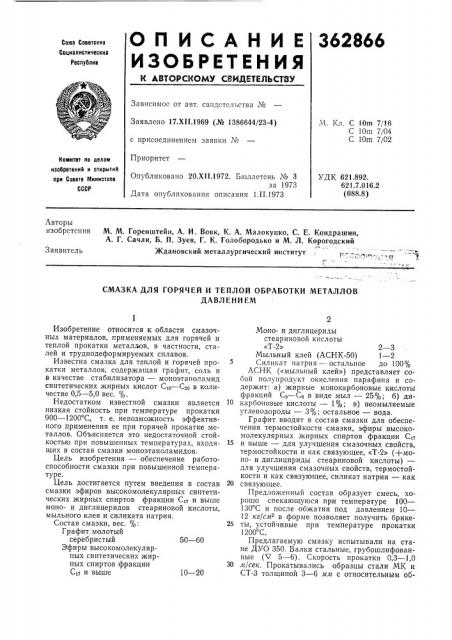

О П И С А Н И Е 362866

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 17.XI I.1969 (№ 1386644/23-4) с присоединением заявки ¹

Приоритет

М. Кл. С 10пт 7/16

С 10m 7/04

С 10m 7/02

Комитет по делам изобретений и открытий при Совете Министооз

СССР

Опубликовано 20.XII 1972. Бюллетень № 3 за 1973

Дата опубликования описания 1.II.1973

УДК 621.892.

621.7.016.2 (088,8) Авторы изобретения

М. М. Горенштейн, А. И. Вовк, К. А. Малокуцко, С. Е. Кондрашин, А. Г. Сачли, Б. П. Зуев, Г. К. Голобородько и М. Л. Корогодский ждановский металлургический институт

Заявитель

СМАЗКА ДЛЯ ГОРЯЧЕЙ И ТЕПЛОЙ ОБРАБОТКИ МЕТАЛЛОВ

ДАВЛ ЕНИ ЕМ

10 — 20

Изобретение относится к области смазочных материалов, применяемых для горячей и теплой прокатки металлов, в частности, сталей и труднодеформируемых сплавов.

Известна смазка для теплой и горячей прокатки металлов, содержащая графит, соль и в качестве стабилизатора — моноэтаноламид синтетических жирных кислот Сто — Сзо в количестве 0,5 — 5,0 вес. %.

Недостатком известной смазки является низкая стойкость при температуре прокатки

900 — 1200 С, т. е. невозможность эффективного применения ее при горячей прокатке металлов. Объясняется это недостаточной стойкостью при повышенных температурах, входящих в состав смазки моноэтаноламидов.

Цель изобретения — обеспечение работоспособности смазки при повышенной температуре.

Цель достигается путем введения в состав смазки эфиров высокомолекулярных синтетических жирных спиртов фракции С» и выше моно- и диглицеридов стеариновой кислоты, мыльного клея и силиката натрия.

Состав смазки, вес. %:

Графит молотый серебристый 50 — 60

Эфиры высокомолекулярных синтетических жирных спиртов фракции

С» и выше

Моно- и диглицериды стеариновой кислоты

«Т-2» 2 — 3

Мыльный клей (АСНК-50) 1 — 2

Силикат натрия — остальное до 100%

ACHV, («мыльный клей») представляет собой полупродукт окисления парафина и содержит: а) жирные монокарбоновые кислоты фракций C5 — Сс в виде мыл — 25%; б) ди10 карбоновые кислоты — 1%; в) неомыляемые углеводороды — 3%; остальное — вода.

Графит вводят в состав смазки для обеспечения термостойкости смазки, эфиры высокомолекулярных жирных спиртов фракции С»

15 и выше — для улучшения смазочных свойств, термостойкости и как связующее, «Т-2» (+моно- и диглицириды стеариновой кислоты)— для улучшения смазочных свойств, термостойкости и как связующее, силикат натрия — как

20 связующее.

Предложенный состав образует смесь, хорошо спекающуюся при температуре 100—

130 С и после обжатия под давлением 10—

12 кг/слтз в форме позволяет получить брике25 ты, устойчивые при температуре прокатки

1200 С.

Предлагаемую смазку испытывали на стане ДУО 350. Валки стальные, грубошлифованные (V 5 — 6). Скорость прокатки 0,3 — 1,0

30 и/еек. Прокатывались образцы стали МК и

СТ-3 толщиной 3 — 6 лтлт с относительным об362866

Предмет изобретения

2 — 3

1 — 2 до 100

Составитель А. Сандо

Техред Т. Миронова

Корректоры: А. Дзесова и Е. Талалаева

Редактор Л. Мазуронок

Заказ 106 16 Изд. № 72 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 жатием 20 — 25% при температуре 1050—

900 С.

Установлено, что с помощью брикета на валки наносится тонкий слой графитной смазки, который способствует снижению удельного давления и крутящего момента на 10 — 15о/о, по сравнению с прокаткой на чистых валках.

1. Смазка для горячей и теплой обработки металлов давлением, содержащая графит, отличающаяся тем, что, с целью обеспечения работоспособности смазки при повышенной температуре, в состав смазки введены эфиры высокомолекулярных синтетических жирных спиртов фракции С17 и выше, моно- и диглицериды стеариновой кислоты, мыльный клей и силикат натрия.

2. Смазка по п. 1, отличающаяся тем, что в ее состав введены в вес. /о.

Графит 50 — 60

Эфиры высокомолекулярных синтетических жирных спиртов фракции

Ci-, и выше 10 — 20

Моно- и диглицериды стеариновой кислоты

Мыльный клей

Силикат натрия
