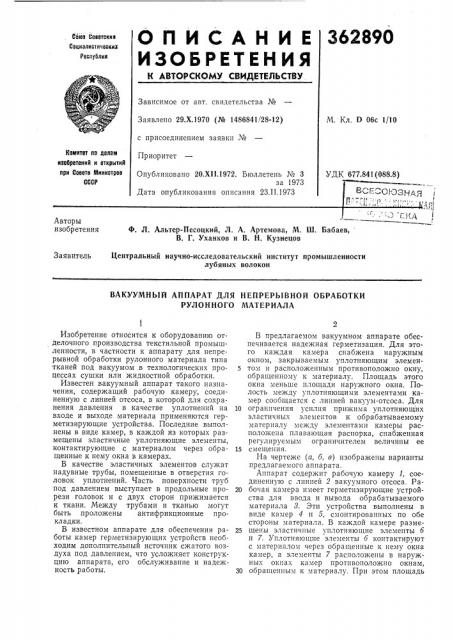

362890
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Совз Советским
Социалистических
Республик
Зависимое от авт. свидетельства №
М. Кл. D 06с 1/10
Заявлено 29.Х.1970 (№ 1486841!28-12) с присоединением заявки №
Приоритет
Комитет по делам изобретеиий и открытий при Совете Министров
СССР
УДК 677.841(088.8) Опубликовано 20.XII.1972. Бюллетень № 3 за 1973
Дата опубликования описания 23.II.1973
Авторы изобретения
Ф. Л. Альтер-Песоцкий, Л. А. Артемова, М. Ш. Бабаев, В. Г. Уханков и В. Н. Кузнецов
Заявитель
Центральный научно-исследовательский институт промышленности лубяных волокон
ВАКУУМНЫЙ АППАРАТ ДЛЯ НЕПРЕРЫВНОЙ ОБРАБОТКИ
РУЛОННОГО МАТЕРИАЛА
Изобретение о носится к оборудованию отделочного производства текстильной промышленности, в частности к аппарату для непрерывной обработки рулонного материала типа тканей под вакуумом в технологических процессах сушки или жидкостной обработки.
Известен вакуумный аппарат такого назначения, содержащий рабочую камеру, соединенную с линией отсоса, в которой для сохранения давления в качестве уплотнений на входе и выходе материала применяются герметизирующие устройства. Последние выполнены в виде камер, в каждой из которых размещены эластичные уплотняющие элементы, контактирующие с материалом через обращенные к нему окна в камерах.
В качестве эластичных элементов служат надувные трубы, помещенные в отверстия головок уплотнений. Часть поверхности труб под давлением выступает в продольные прорези головок и с двух сторон прижимается к ткани. Между трубами и тканью могут быть проложены антифрикционные прокладки.
В известном аппарате для обеспечения работы камер герметизирующих устройств необходим дополнительный источник сжатого воздуха под давлением, что усложняет конструкцию аппарата, его обслуживание и надежность работы.
В предлагаемом вакуумном аппарате обеспечивается надежная герметизация. Для этого каждая камера снабжена наружным окном, закрываемым уплотняющим элемен5 том и расположенным противоположно окну, обращенному к материалу. Площадь этого окна меньше площади наружного окна. Полость между уплотняющими элементами камер сообщается с линией вакуум-отсоса. Для
10 ограничения усилия прижима уплотняющих эластичных элементов к обрабатываемому материалу между элементами камеры расположена плавающая распорка, снабженная регулируемым ограничителем величины ее
15 смещения.
На чертеже (а, б, в) изображены варианты предлагаемого аппарата.
Аппарат содержит рабочую камеру 1, соединенную с линией 2 вакуумного отсоса, Ра20 бочая камера имеет герметизирующие устройства для ввода и вывода обрабатываемого материала 8. Эти устройства выполнены в виде камер 4 и 5, смонтированных по обе стороны материала. В каждой камере разме25 щены эластичные уплотняющие элементы б и 7. Уплотняющие элементы б контактируют с материалом через обращенные к нему окна камер, а элементы 7 расположены в наружных окнах камер противоположно окнам, 50 обращенным к материалу. При этом площадь
362890 окон, обращенных к материалу, меньше площади наружных окон.
Полости между уплотняющими элементами камер присоединены посредством трубопроводов 8 к линии отсоса.
Между уплотняющими элементами каждой камеры расположена плавающая распорка 9, снабженная регулируемым ограничителем 10 величины смещения, распорки для ограничения усилия прижима эластичных элементов к м атер и алу.
Ограничители могут быть выполнены, например, в виде эксцентриковых упоров, расположенных в прорезях плавающих распорок.
Поверхность уплотняющих элементов, обращенная к материалу, может быть покрыта заменяемой пленкой из материала с низким коэффициентом трения.
Уплотняющие элементы герметизирующих камер могут быть выполнены в виде, например, труб из эластичных материалов или оба элемента каждой камеры могут быть выполнены как одна деталь 11 (см. чертеж б) с армирующей жесткой пластиной 12 или без нее.
Материал вводится и выводится из аппарата через одно герметизирующее усгройство, в котором обе ветви материала зажимаются с двух сторон центрального эластичного элемента 18 при помощи камер.
В конструкциях герм етизирующих устройств могут быть использованы эластичные уплотняющие детали 14 и 15 различной формы (cM. чертеж в), где плавающая распорка
1б помещена в камере 17. Уплотняющие детали 15 покрыты пленкой 18, обращенной к материалу 8.
Аппарат работает следующим образом.
Обрабатываемый материал заправляется в зазор между уплотняющими элементами б до пуска аппарата, когда в рабочей камере 1 и в камерах 4 и 5 герметизирующих устройств давление равно атмосферному.
После заправки материала включают ва. куум-насос для создания вакуума в рабочей камере и в камерах герметизирующих устройств. При этом вентиль 19 закрыт, а вен5 тили 20 открыты. Вакуум в камерах 4 и 5 обеспечивает уплотнение затворов для прохода ткани, благодаря установленному соотношению площадей окон камер.
После уплотнения затворов открывают вен10 тиль 19, соединяя камеру 1 с вакуум-насосом, что при рабочем положении затворов обеспечивает создание и поддержание в ней вакуума. С повышением глубины вакуума возрастает усилие прижима эластичных элемен15 тов к материалу.
Предмет изобретения
20 1. Вакуумный аппарат для непрерывной обработки рулонного материала, содержащий соединенную с линией вакуум-отсоса рабочую камеру с герметизирующими устройствами для ввода и вывода материала, выполненны25 ми в виде камер, в каждой из которых размещены эластичные уплотняющие элементы, контактирующие с материалом через обращенные к нему окна, имеющиеся в камерах, отличающийся тем, что, с целью повышения
30 надежности герметизации, каждая из камер снабжена наружным окном, закрываемым уплотняющим элементом и расположенным противоположно окну, обращенному к материалу, при этом площадь последнего меньше
35 площади наружного окна, а полость между уплотняющими элементами камеры сообщается с линией вакуум-отсоса.
2. Аппарат по п. 1, отличающийся тем, что
40 между уплотняющими элементами камеры расположена плавающая распорка, снабженная регулируемым ограничителем величины ее смещения.
