Перелив для ванны

Перелив для ванны

Иллюстрации

Показать все

Реферат

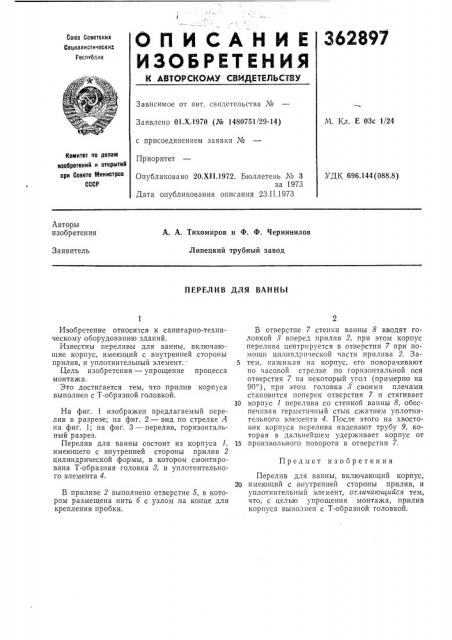

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетскнк

Социалистическнк

Реслтблик

Зависимое от авт. свидетельства №

М. Кл. Е 03с 1/24

Заявлено 01.Х.1970 (Л 1480751129-14) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Соеете Миниотрое

СССР

УДК 696.144(088 8) Опубликовано 20.XI11972. Бюллетень № 3 за 1973

Дата опубликования описания 23.II.1973

Авторы изобретения

А. А. Тихомиров и Ф. Ф. Чернинилов

Липецкий трубный завод

Заявитель

ПЕРЕЛИВ ДЛЯ ВАННЫ

В отверстие 7 стенки ванны 8 вводят головкой 8 вперед прилив 2, при этом корпус перелива центрпруется в отверстии 7 при помощи цилиндрической части прилива 2. 3а5 тем, нажимая на корпус, его поворачивают по часовой стрелке по горизонтальной оси отверстия 7 на некоторый угол (примерно на

90 ), прп этом головка 8 своими плечами становится поперек отверстия 7 н стягивает

10 корпус 1 перелива со стенкой ванны 8, обеспечивая герметичный стык сжатием уплотнительного элемента 4. После этого на хвостовик корпуса перелива надевают трубу 9, которая в дальнейшем удерживает корпус от

15 произвольного поворота в отверстии 7.

Перелив для ванны, включающий корпус, 20 имеющий с внутренней стороны прилив, и уплотнительный элемент, отличающийся тем, что, с целью упрощения монтажа, прилив корпуса выполнен с Т-образной головкой.

Изобретение относится к санитарно-техническому оборудованию зданий.

Известны переливы для ванны, включающие корпус, имеющий с внутренней стороны прилив, и уплотнительный элемент.

Цель изобретения — упрощение процесса монтажа.

Это достигается тем, что прилив корпуса выполнен с Т-образной головкой.

На фиг. 1 изображен предлагаемый перелив в разрезе; на фиг. 2 — вид по стрелке Л на фиг. 1; на фиг. 3 — перелив, горизонтальный разрез.

Перелив для ванны состоит из корпуса 1, имеющего с внутренней стороны прилив 2 цилиндрической формы, в котором смонтирована Т-образная головка 8, и уплотнительного элемента 4.

В приливе 2 выполнено отверстие 5, в котором размещена нить б с узлом на конце для крепления пробки.

Предмет изобретения

362897

Вид А

Фиг. 2

©ца

@иг.

Редактор Т. Фадеева

Заказ 306/8 Изд. № 40 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-З5, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Л. Нахметова

Техред Т. Миронова

Корректоры: E. Давыдкина и В. Петрова
