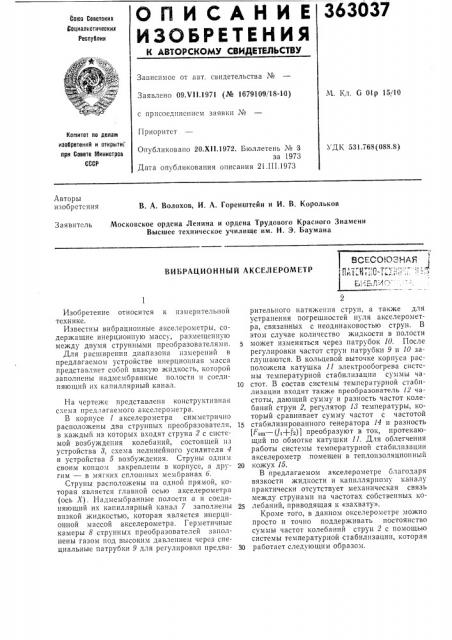

О П И С А Н И Е 363037

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.Ъ 11.1971 (Ме 1679109/18-10) М. Кл. G 01р 15/10 с присоединением 33BBI(lt №

Приоритет

Комитет по делам иаобретений и отхрытиГ при Совете Мииистров

СССР

УДК 531.768(088.8) Опубликовано 20.Х11.1972. Бюллетень № 3 за 1973

Дата опубликования описания 21.Ш.1973

Авторы изобретения

В. А. Волохов, И. A. Горенштейн и И. В. Корольков

Московское ордена Ленина и ордена Трудового Красного Знамени

Высшее техническое училище им. Н. Э. Баумана

Заявитс.пь

ВИБРАЦИОННЫЙ АКСЕЛ ЕРОМЕТР

Изобретение относится к измерительной технике.

Известны вибрационные акселерометры, содержащие инерционную массу, размещенную между двумя струнными преобразователями.

Для расширения диапазона измерений в предлагаемом устройстве инерционная масса представляет собой вязкую жидкость, которой заполнены падмембранные полости и соединяющий их капиллярный канал.

На чертеже представлена конструктивная схема предлагаемого акселерометра.

В корпусе 1 акселерометра симметрично расположены два струнных преобразователя, в каждый из которых входят струна 2 с системой возбуждения колебаний, состоящей пз у стройства 3, схема нелинейного усилителя 4 и устройства 5 возбуждения. Струны одним своим концом закреплены в корпусе, а другим — в мягких сплошных мембранах 6.

Струны расположены на одной прямой, которая является главной осью акселерометра (ось Х). Надмембранные полости а и соединяющий их капиллярный канал 7 заполнены вязкой жидкостью, которая яв.пяется инерционной массой акселерометра. Герметичные камеры 8 струнных преобразователей заполнены газом под высоким давлением через специальные патрубки 9 для регулировки предварительного натяжения струн, а также для устранения погрешностей нуля акселерометра, связанных с неодинаковостью струн. В этом случае количество жидкости в полости может изменяться через патрубок 10. После регулировки частот струн патрубки 9 и 10 заглушаются. В кольцевой выточке корпуса расположена катушка 11 электрообогрева системы температурной стабилизации суммы ча10 стот. В состав системы температурной стабилизации входят также преобразователь 12 частоты, дающий сумму и разность частот ко.пебаний струн 2, регулятор 13 температуры, который сравнивает сумму частот с частотой

15 стабилизированного генератора 14 и разность

IF,m — ((т+/х)) преобразуют в ток, протекающий по обмотке катушки 11. Для облегчения работы системы температурной стабилизации акселерометр помещен в теплопзоляциопный

20 кожух 15.

В предлагаемом акселерометре благодаря вязкости жидкости и каппллярному каналу практически отсутствует механическая связь между струнами на частотах собственных ко2s лебаний, приводящая к «захвату».

Кроме того, в данном окселерометре можно просто и точно поддерживать постоянство суммы частот колебаний струн 2 с помощью системы температурной стабилизации, которая

30 работает следующим образом.

36,3037

Составитель )Килейкина

Техред А. Камышникова

Редактор T. Иванова

Корректор А. Степанова

Заказ 427/8 1,1зд J4o 1 10 Тир акк 404 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2

Сумма частот с прсооразователя 12 непрерывно сравнивается с частотой стабилизированного генератора 14. При отклонении суммы частот f +f колебаний обеих струн 2 акселерометра от постоянного значения f, задаваемого генератором 14, регулятор 18 температуры изменяет ток в катушке 11 так, что соответствующее изменение давления жидкости внутри камеры прибора копирует это отклонение, При этом также устраняются температурные погрешности чувствительности, определяемые различными коэффициентами расширения струн и корпуса и другими при|

81 вшами, т. е. с помощью системы температурной стабилизации устраняются температурные погрешности а кселерометра.

Предмет изооретения

Бибргционпый акселерометр, содержащий инерционную массу, размегценную между двумя струнными преобразователями, отличаюшийся тем, что, с целью расширения диапазо10 на измерений, инерционная масса выполнена в виде вязкой жидкости, которой заполнены надмембранные полости и соединяющий их капиллярный канал.
